需求背景

20世纪70年代，随着计算机网络的快速发展，文件传输成为了一个非常重要的问题。当时的网络通信主要是通过电子邮件进行，但邮件附件大小有限制，且传输速度慢，无法满足大文件传输的需求。因此，人们开始研究开发新的文件传输协议，以便更为高效地进行文件传输。在这个背景下，FTP协议应运而生。

模拟环境

一台路由器+HOST（真实PC）

说明：一台设备模拟我们一台远在数据机房里面的路由器，HOST（客户端）是一台我们真实是物理机，路由器的G0/0口连接在我们的网卡(Microsoft KM-TEST 环回适配器)上PC的静态IP地址已配置

如果没有环回网卡的，观看我的这篇文档即可完成。Windows系统如何添加虚拟网卡（环回网络适配器）

路由器配置

设备名及接口IP地址配置

#进入系统视图
<H3C>system-view
#修改设备名称为R1
[H3C]hostname R1
#进入0/0接口视图接口
[R1]interface  GigabitEthernet  0/0
#配置IP地址
[R1-GigabitEthernet0/0]ip address  192.168.0.1 24
#退回到系统视图
[R1-GigabitEthernet0/0]quit

连通性测试

#测试R1通往PC的连通性
[R1]ping 192.168.0.2
Ping 192.168.0.2 (192.168.0.2): 56 data bytes, press CTRL+C to break
56 bytes from 192.168.0.2: icmp_seq=0 ttl=128 time=52.324 ms
56 bytes from 192.168.0.2: icmp_seq=1 ttl=128 time=5.961 ms
56 bytes from 192.168.0.2: icmp_seq=2 ttl=128 time=7.673 ms
56 bytes from 192.168.0.2: icmp_seq=3 ttl=128 time=3.430 ms
56 bytes from 192.168.0.2: icmp_seq=4 ttl=128 time=5.180 ms
--- Ping statistics for 192.168.0.2 ---

R1作为FTP服务器配置

#创建本地用户"ftp"
[R1]local-user ftp class manage
#设备"ftp"用户的密码为"caixukun666"
[R1-luser-manage-ftp]password simple caixukun666
#设置账户权限为管理员最高权限
[R1-luser-manage-ftp]authorization-attribute  user-role network-admin
#设置该用户可以访问的目录为”/“即根目录
[R1-luser-manage-ftp]authorization-attribute work-directory flash:/
#设置用户可以使用的服务类型为”ftp“协议
[R1-luser-manage-ftp]service-type ftp
#退回到系统视图
[R1-luser-manage-ftp]quit
#开启FTP服务
[R1]ftp server  enable
#保存当前配置
[R1]save force

PC配置

设置虚拟网卡IP地址

验证

PC客户端连接测试，上传了客户端桌面的R1.cfg、R1.mdb文件；下载服务器端startup.cfg、startup.mdb文件到客户端上

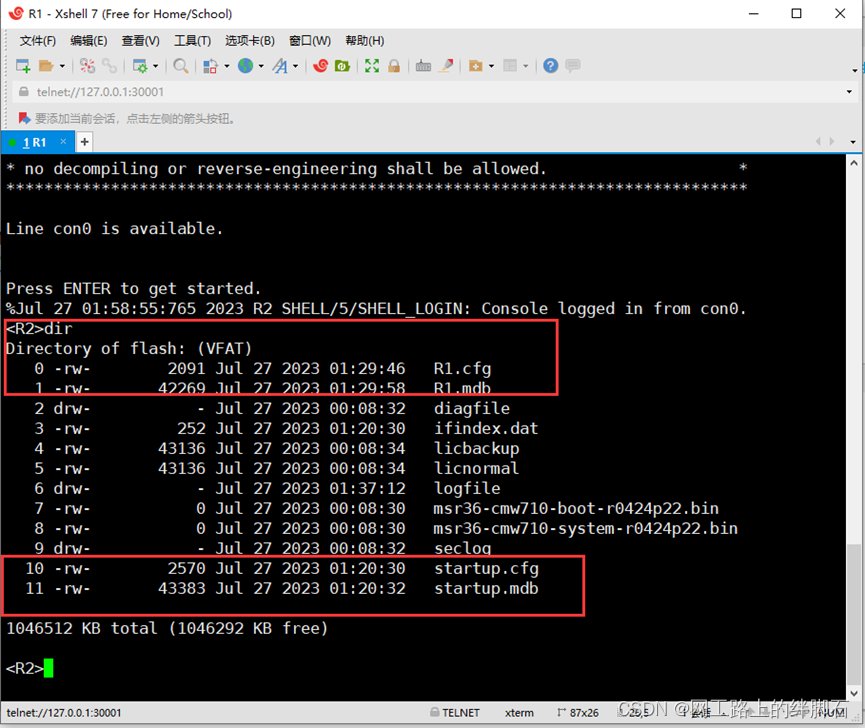

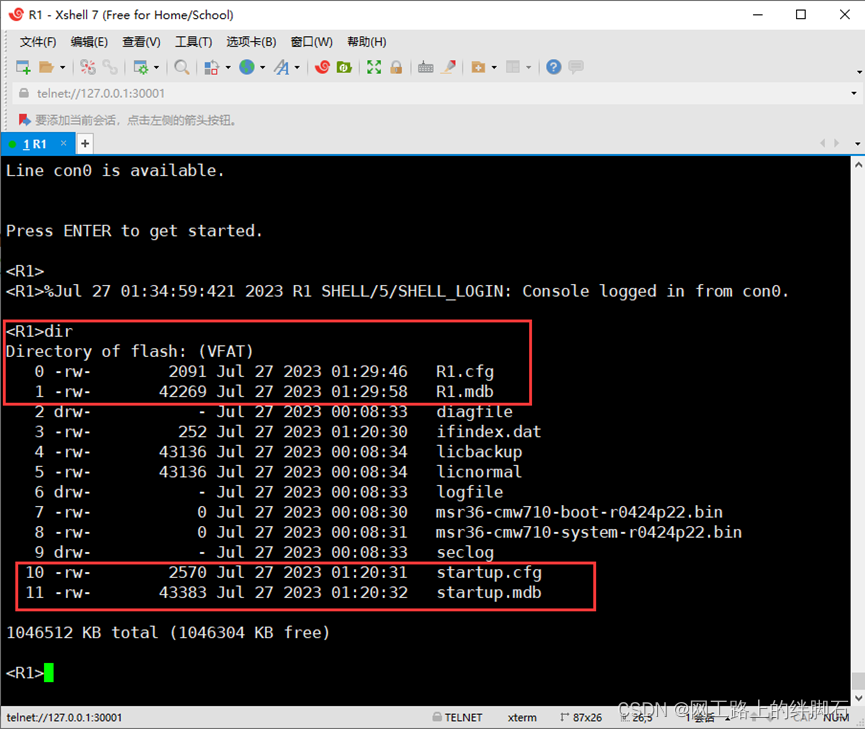

服务器端再次查看目录文件进行验证
指定设备下次启动配置文件

#指定设备下次启动配置文件为R1.cfg
<R1>startup saved-configuration R1.cfg
#重启
<R1>reboot
Start to check configuration with next startup configuration file, please wait.........DONE!
Current configuration may be lost after the reboot, save current configuration? [Y/N]:n
This command will reboot the device. Continue? [Y/N]:y
Now rebooting, please wait...
