安装深信服HCI超融合系统教程-第三方主机-广电五舟ARM服务器

一、服务器系统盘Raid配置

1. 登陆BMC

使用网线连接至服务器的管理口，将PC网络地址设置成与iBMC IP地址同网段即可，然后访问iBMC 管理地址，登陆iBMC界面，使用重定向对服务器进行管理。

通常iBMC的管理地址以及用户名及密码会贴在服务器正面的上方。

启动虚拟控制台，犹如通过web界面将服务器的显示器、鼠标及键盘功能由当前终端的电脑所接替一样，这种说法不够准确，但易于初学者理解。

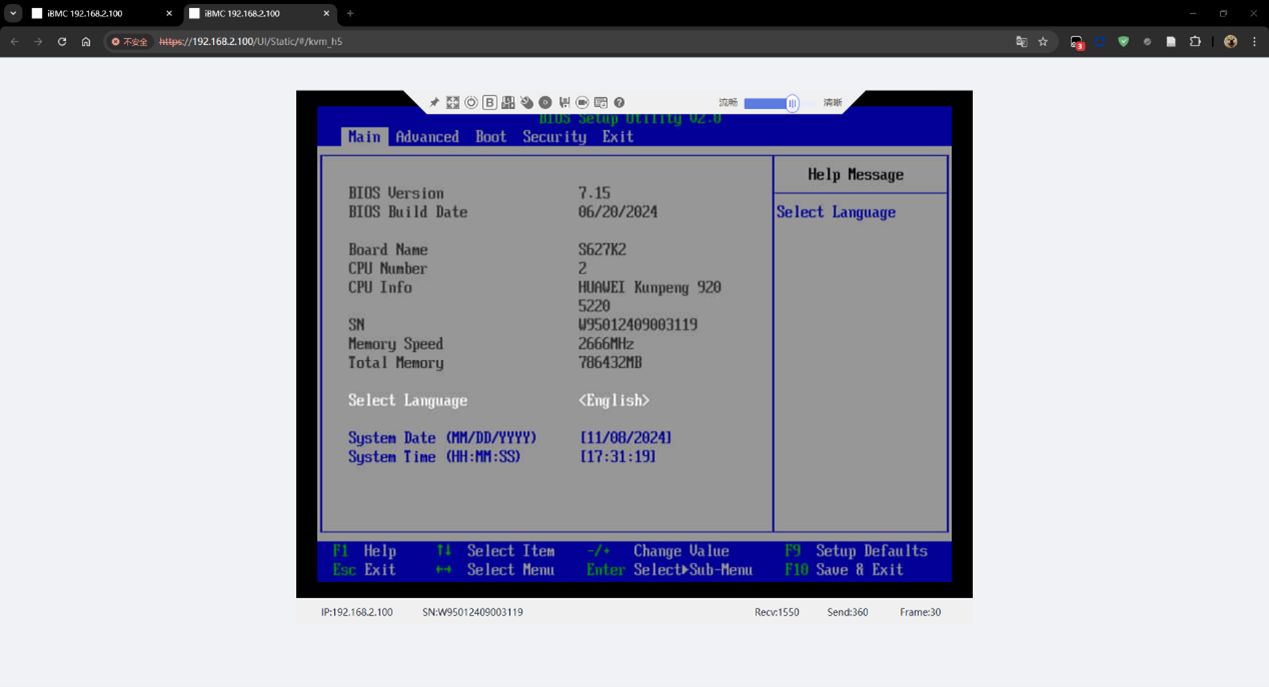

2. 进入服务器Bios设置界面

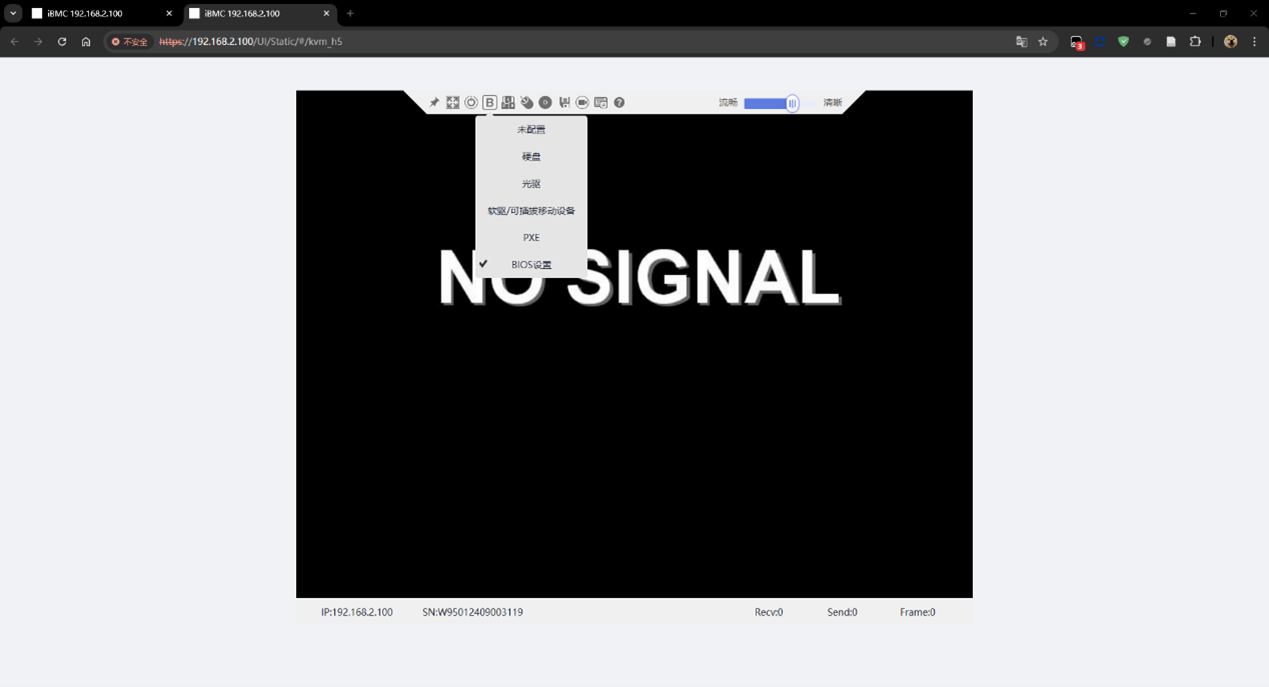

通过工具栏选择"Bios设置"，然后再选择"重启"服务器，耐心等待重启完成后即可进入Bios设置界面，与部分台式电脑BIOS界面相似。

勾选"BIOS设置"后并不会直接进入到BIOS设置界面，需要重启后才能进入。

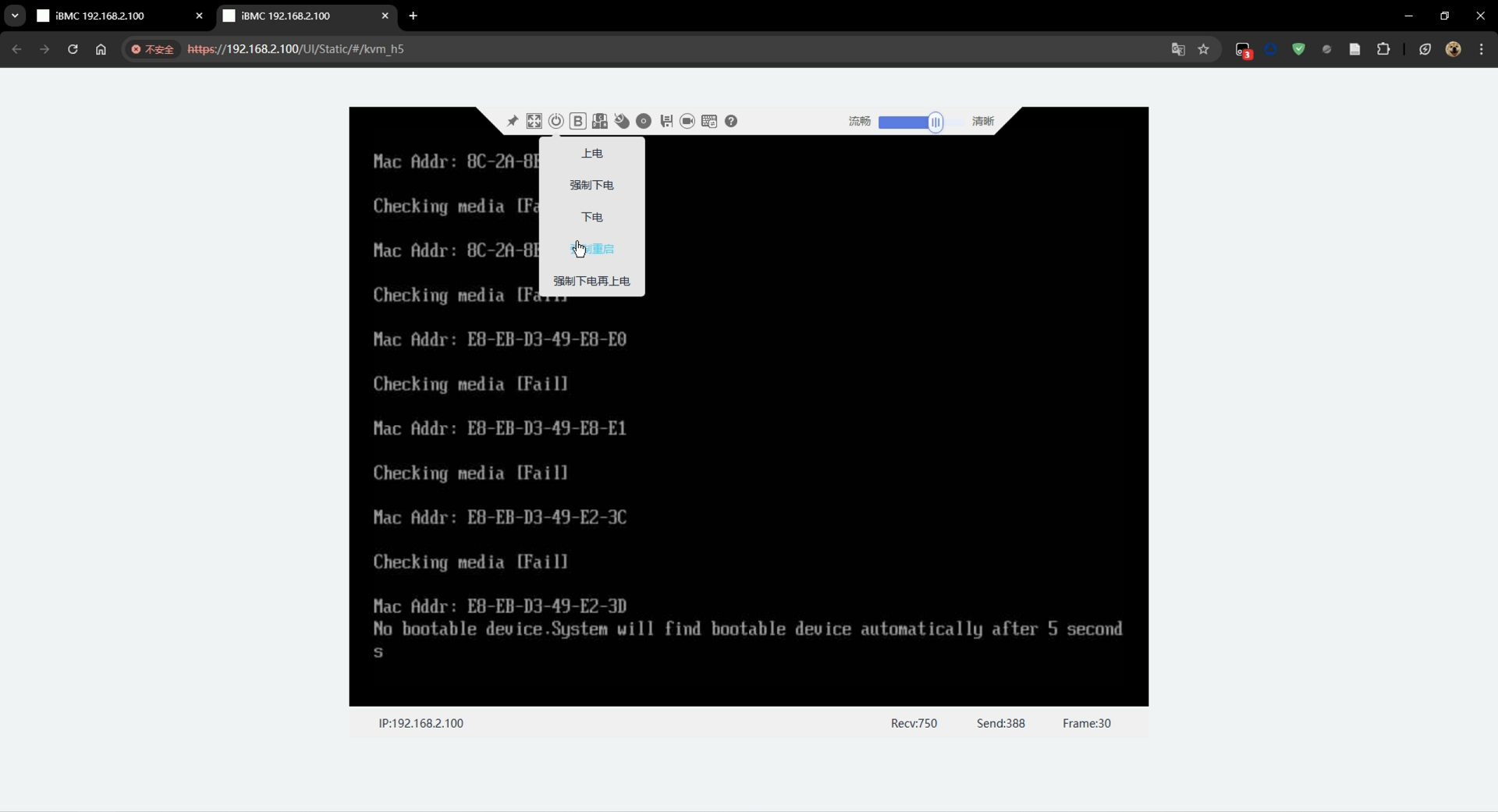

选择"强制重启"，等待服务器启动完成后，输入BIOS的密码即可进入下面的界面。

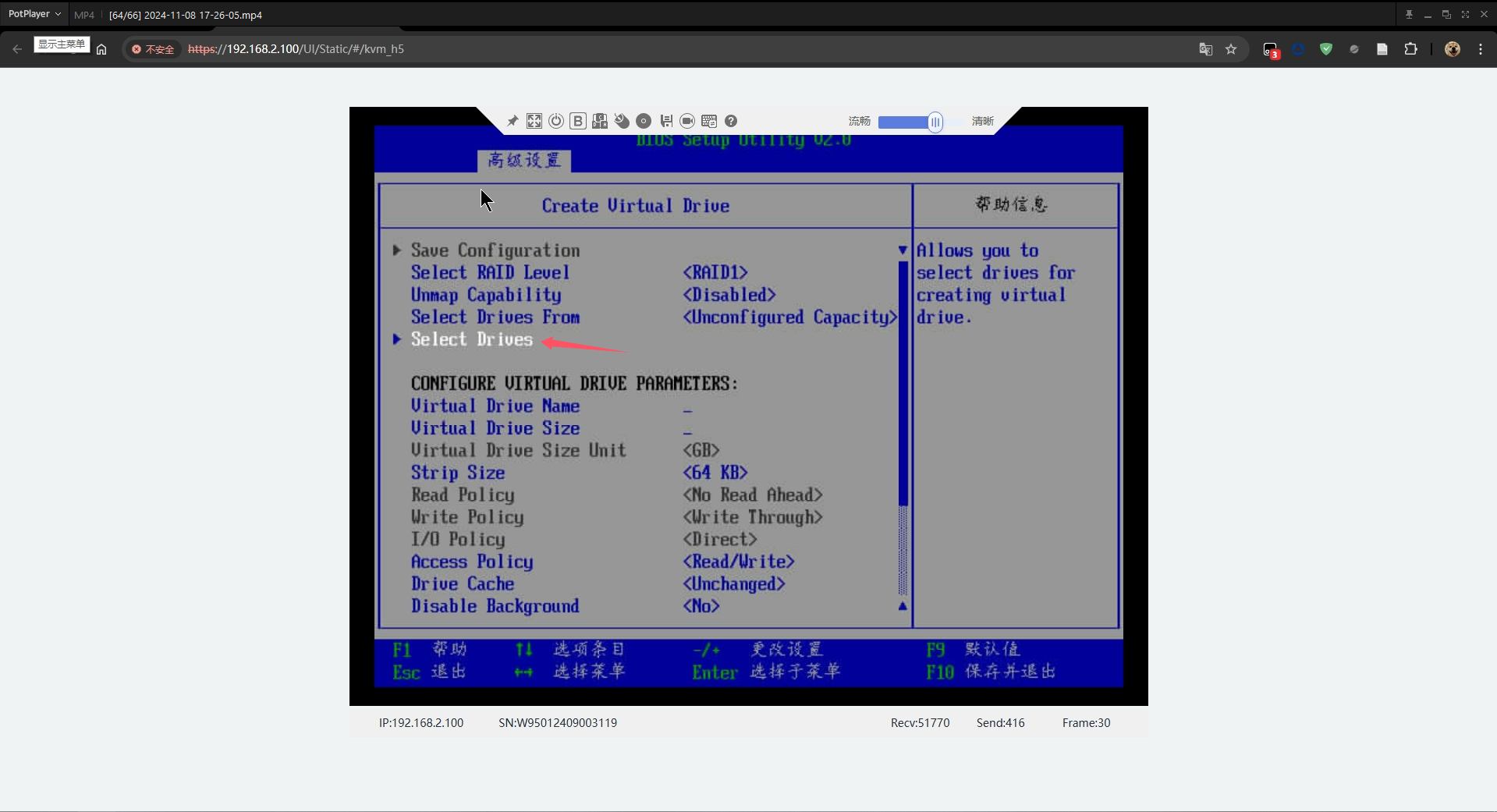

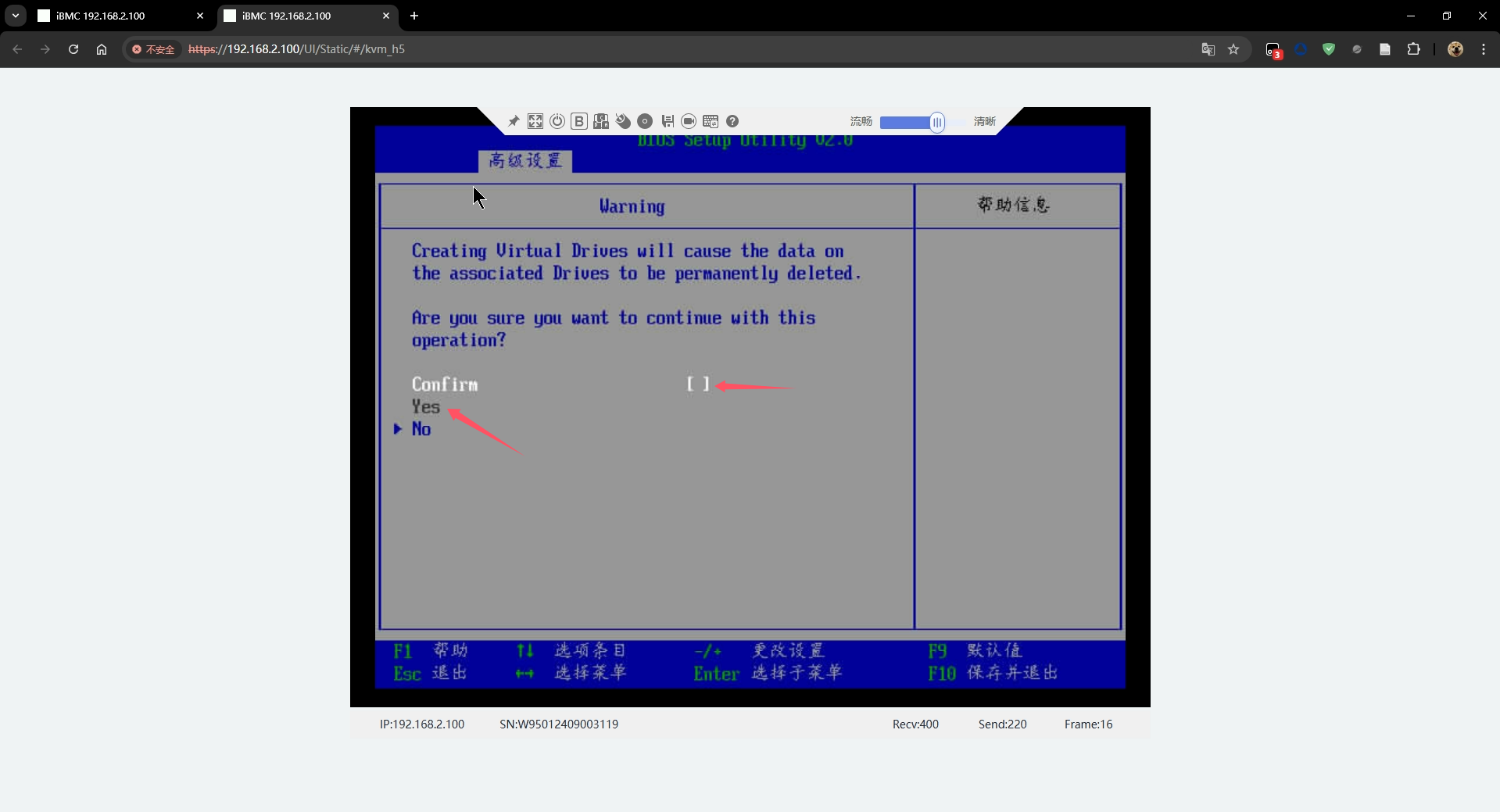

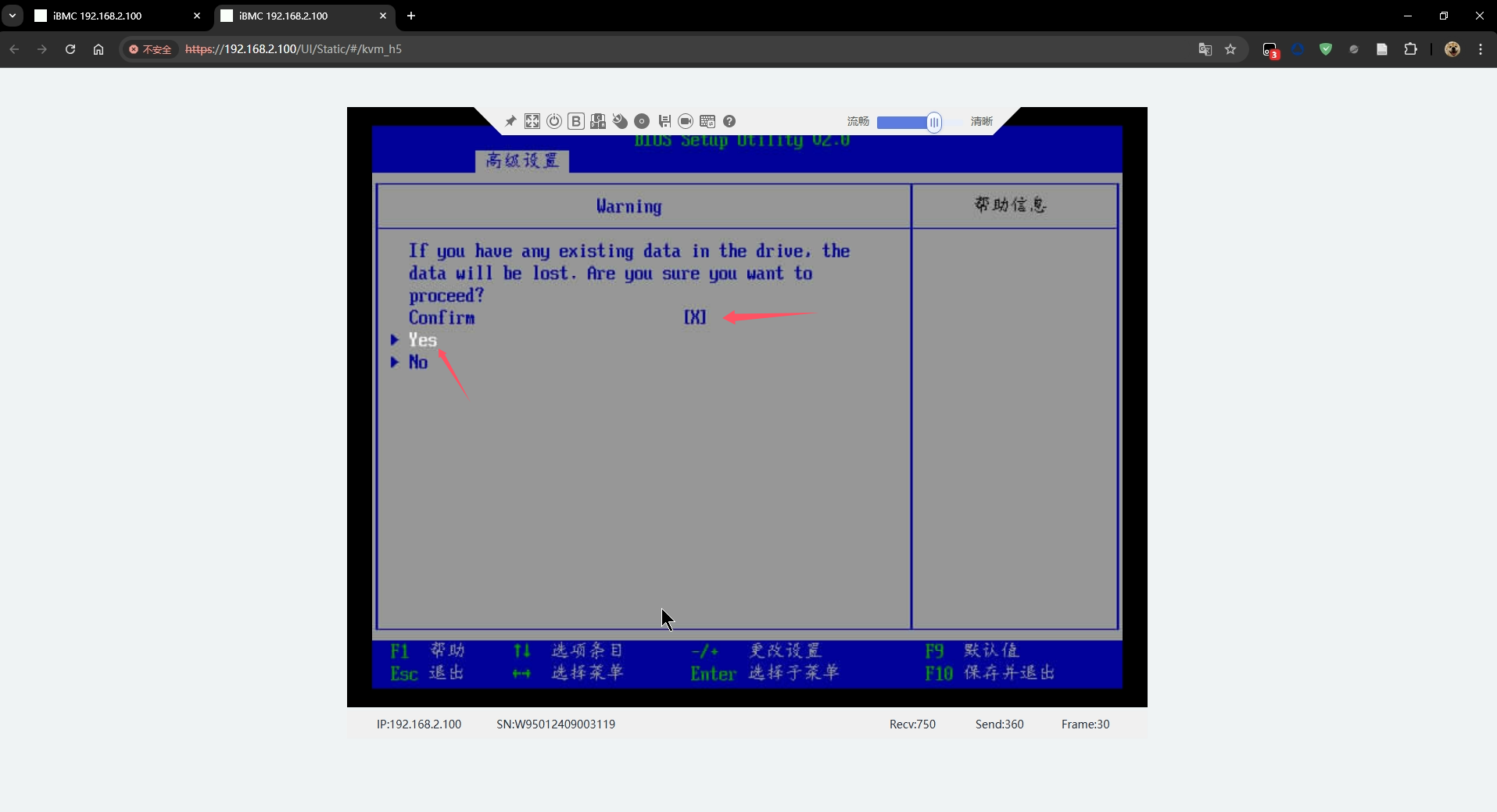

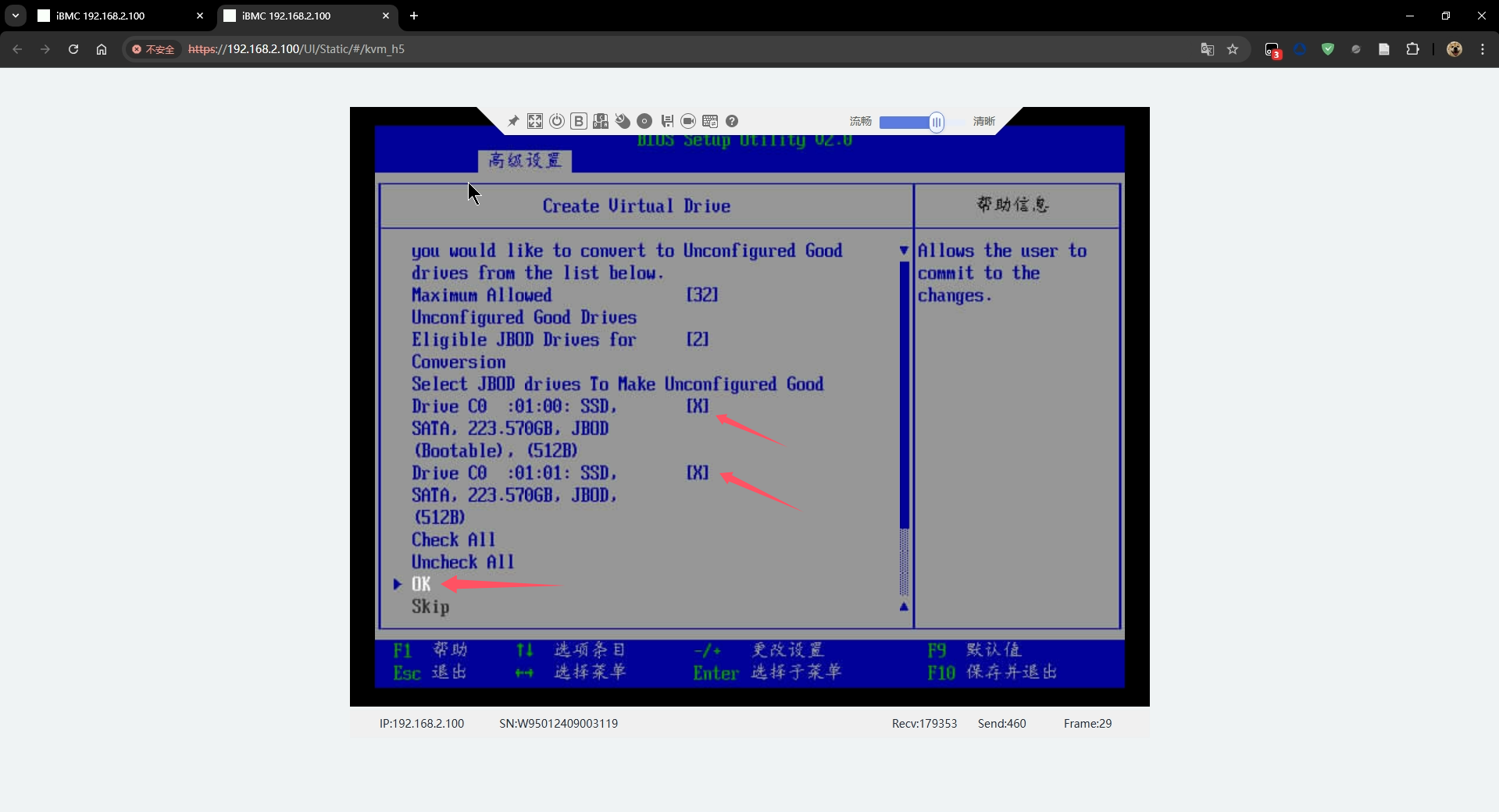

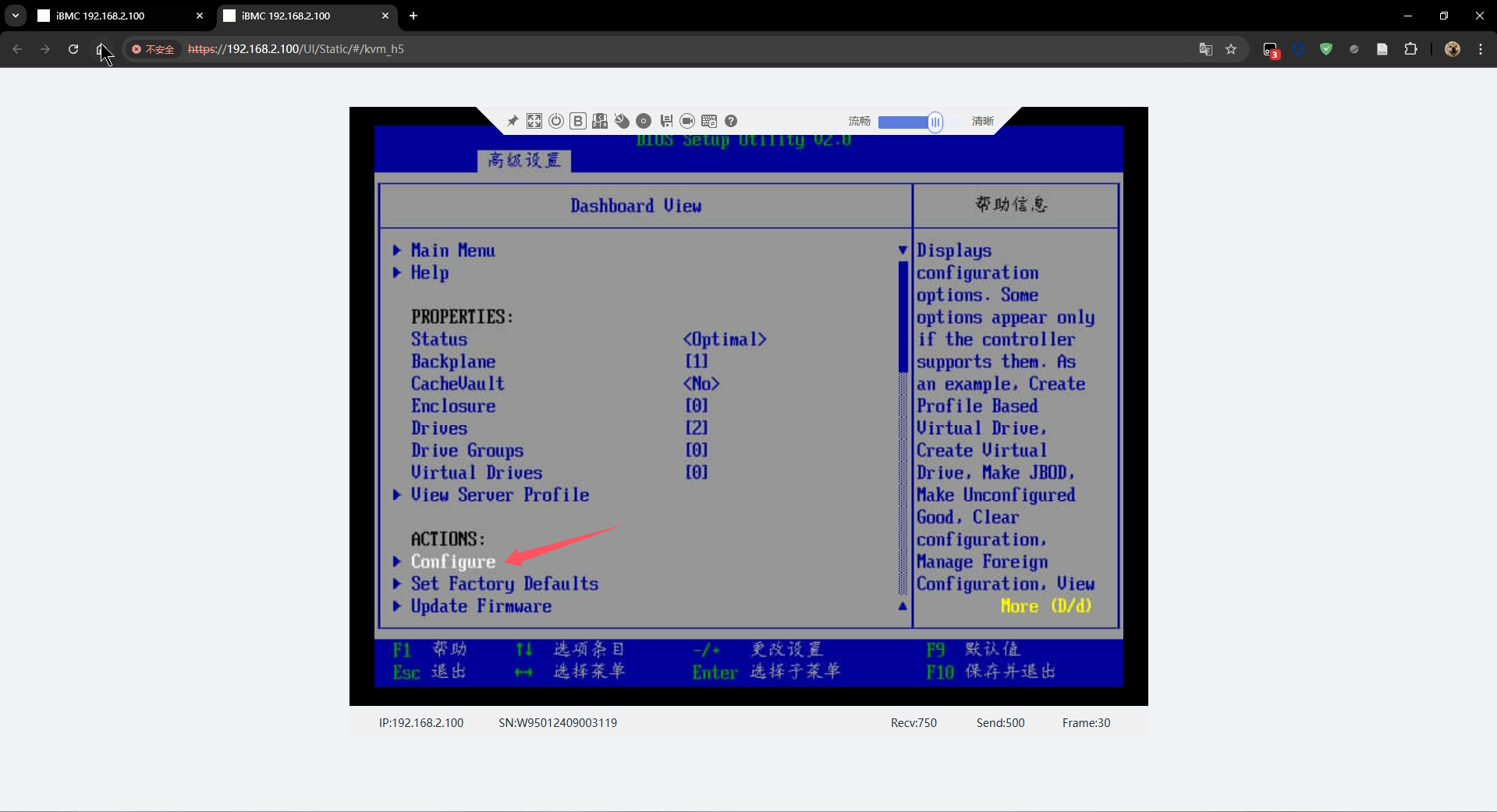

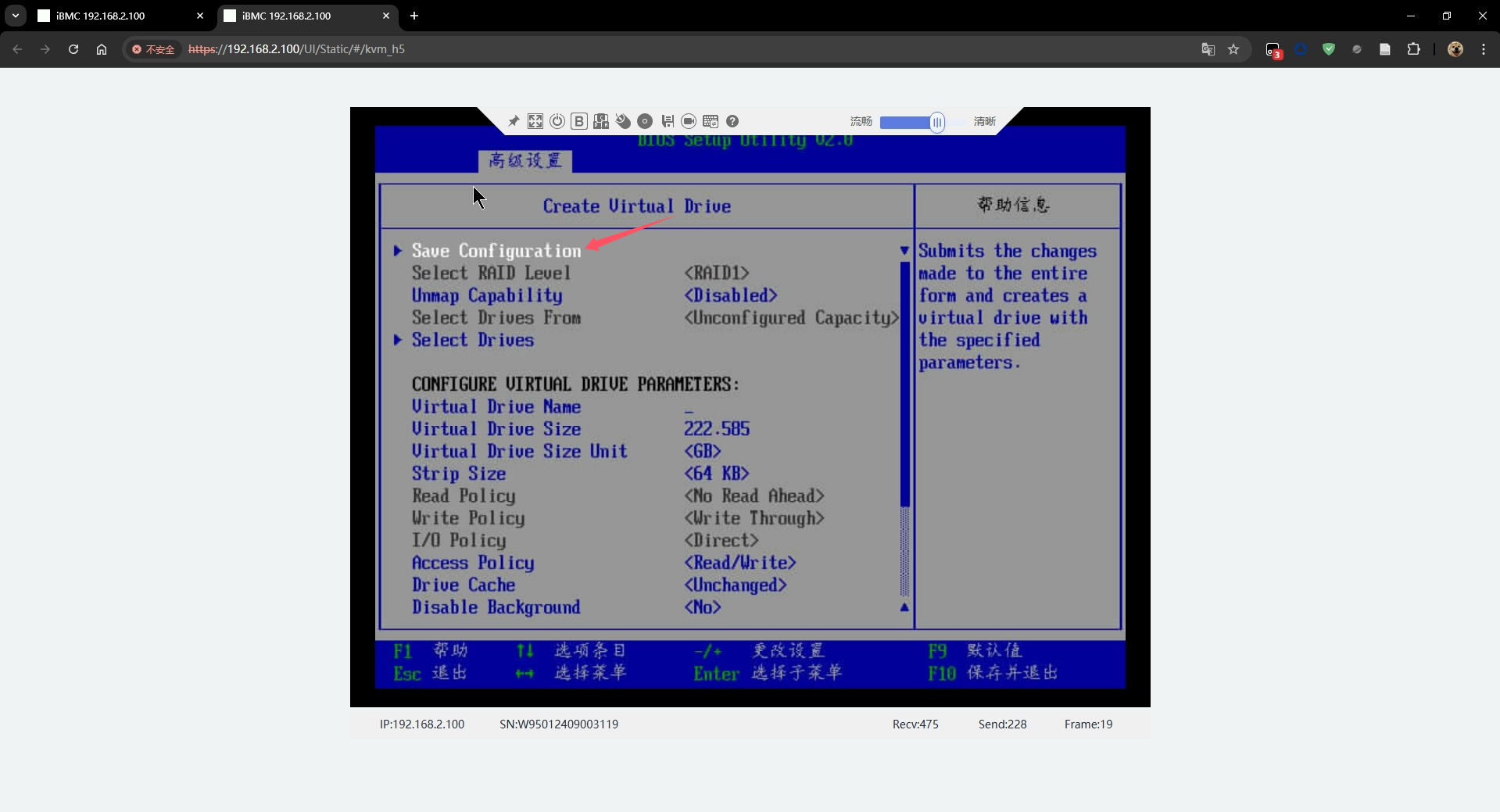

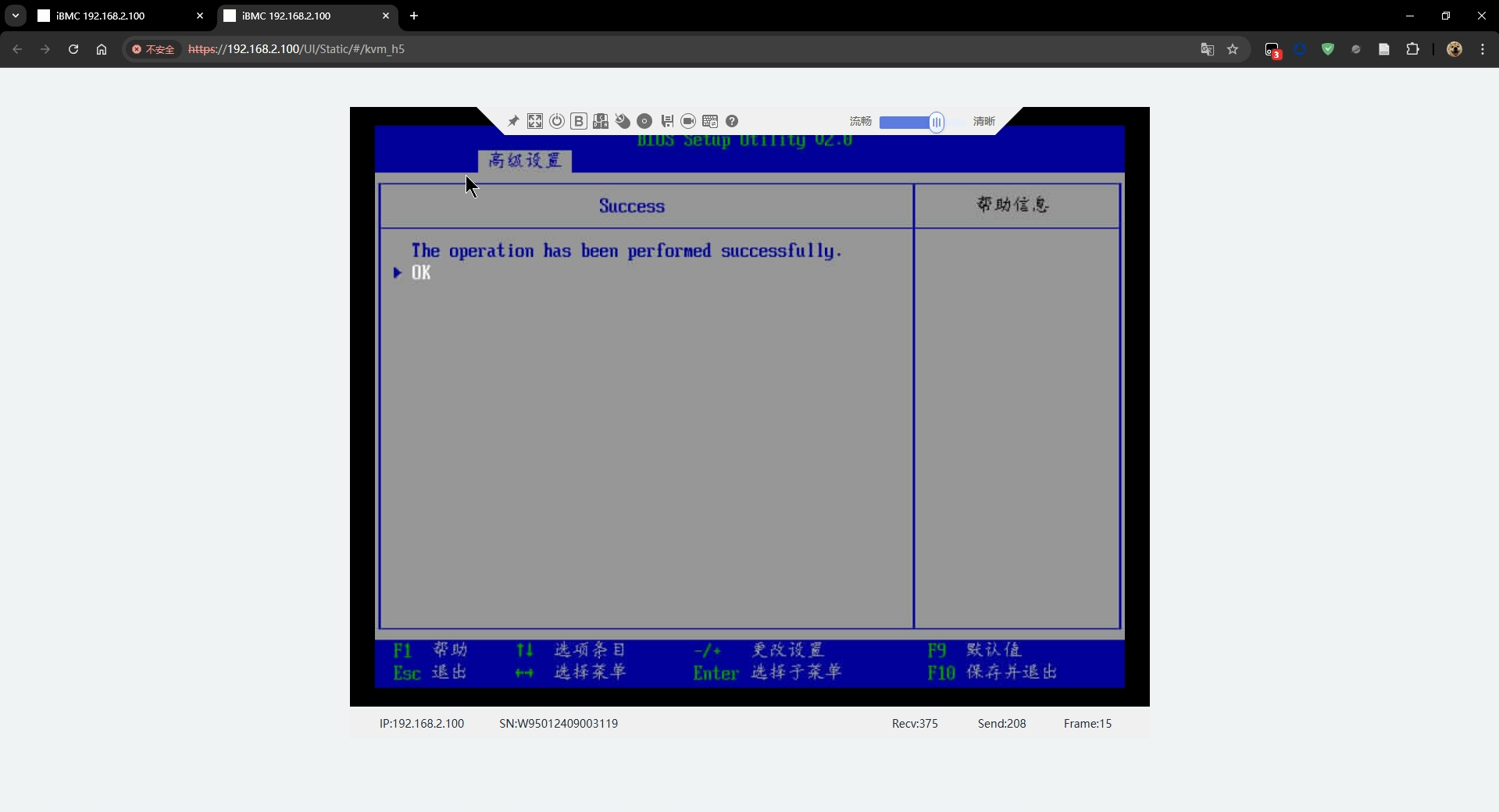

3. 设置系统盘Raid 1

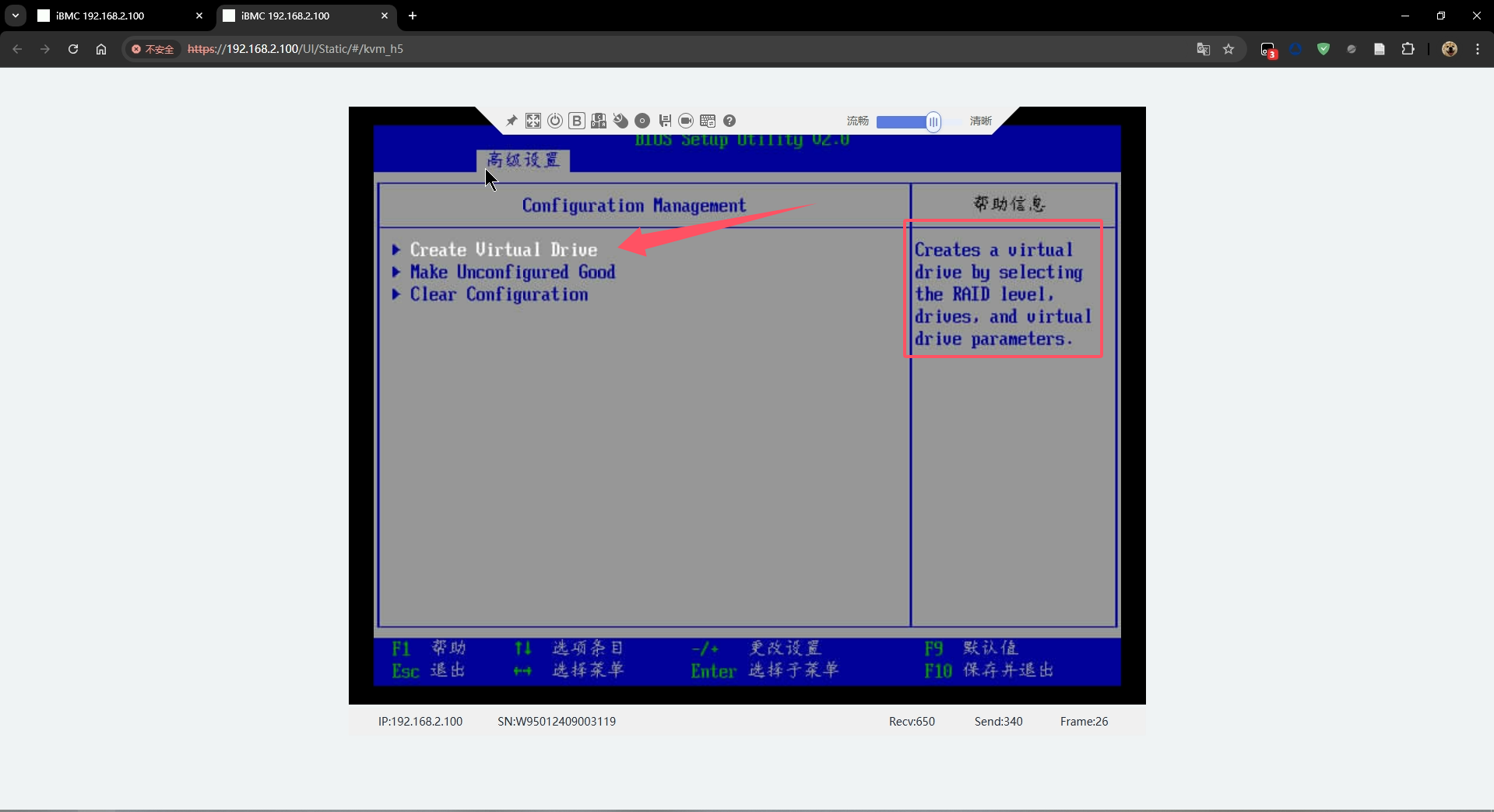

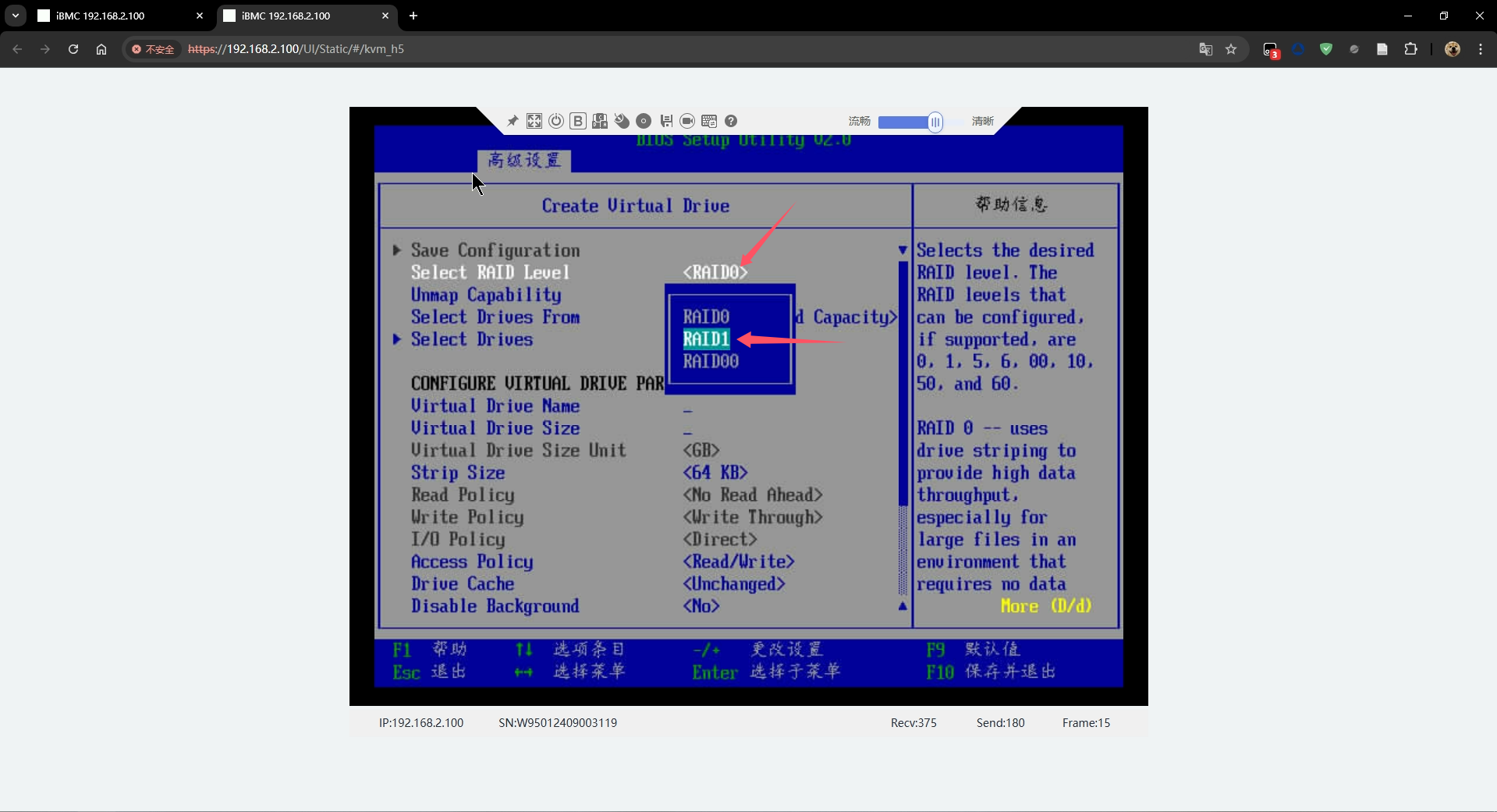

每种服务器以及Raid卡等硬件不通，下面的界面可能会有所差异，但是思路都是"通过创建虚拟驱动器，然后选择需要组建Raid的硬盘，然后选择对应Raid级别"。

















二、超融合系统安装

1.准备工具

• 符合CPU架构的HCI系统安装包，安装包可通过深信服官方网站中下载
• 本文使用web界面的kvm光驱功能，可通过网络的方式将系统进行传递到服务器
• 若使用U盘安装的方式需要准备一个U盘和一个制作U盘启动项的工具，推荐使用"rufus"工具进行制作

2. 安装系统

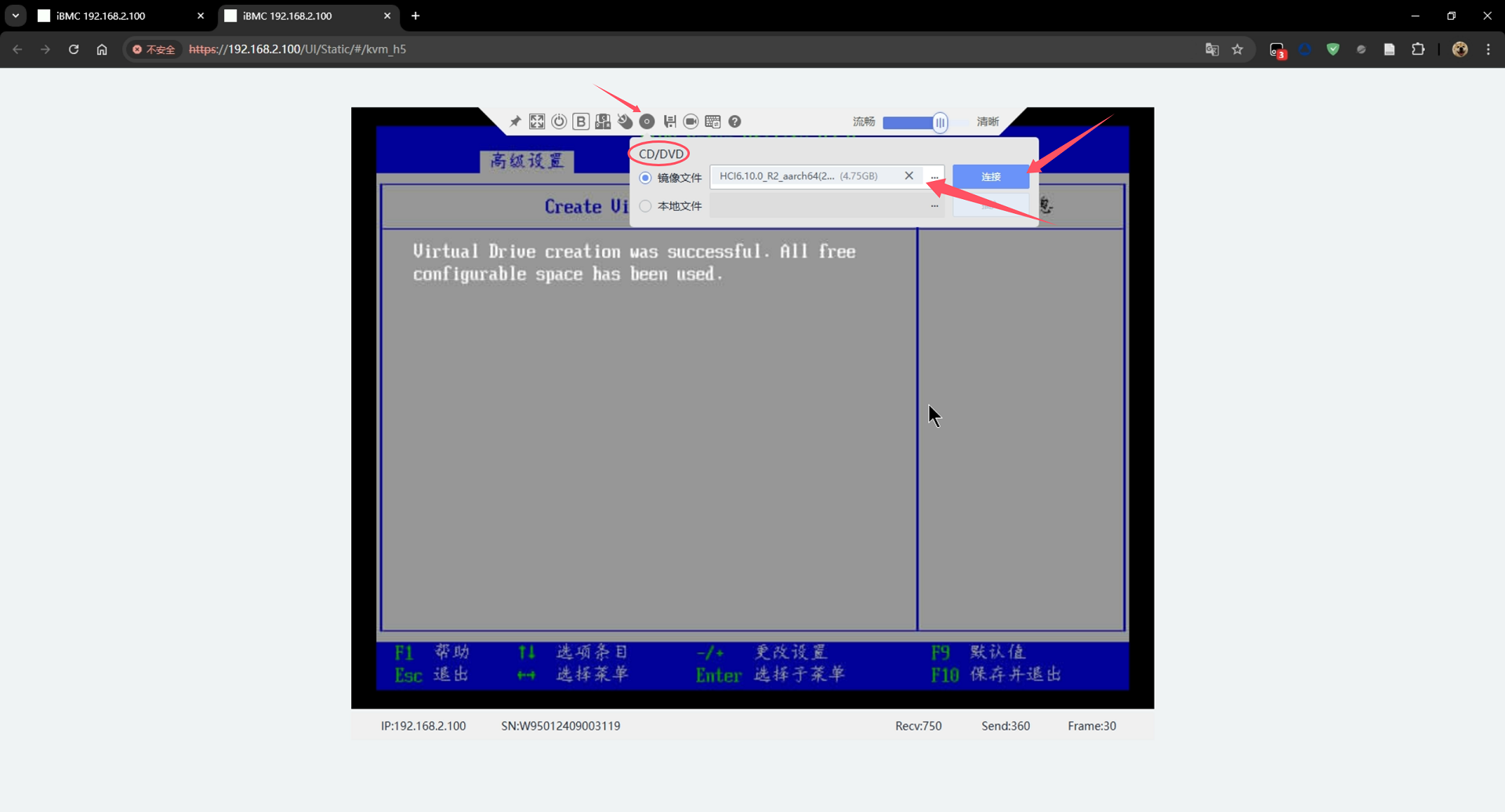

通过使用CD/DVD光驱的方式，将HCI的系统镜像选择进行连接



然后重启服务器即可进入到系统的安装界面，下图就是安装界面

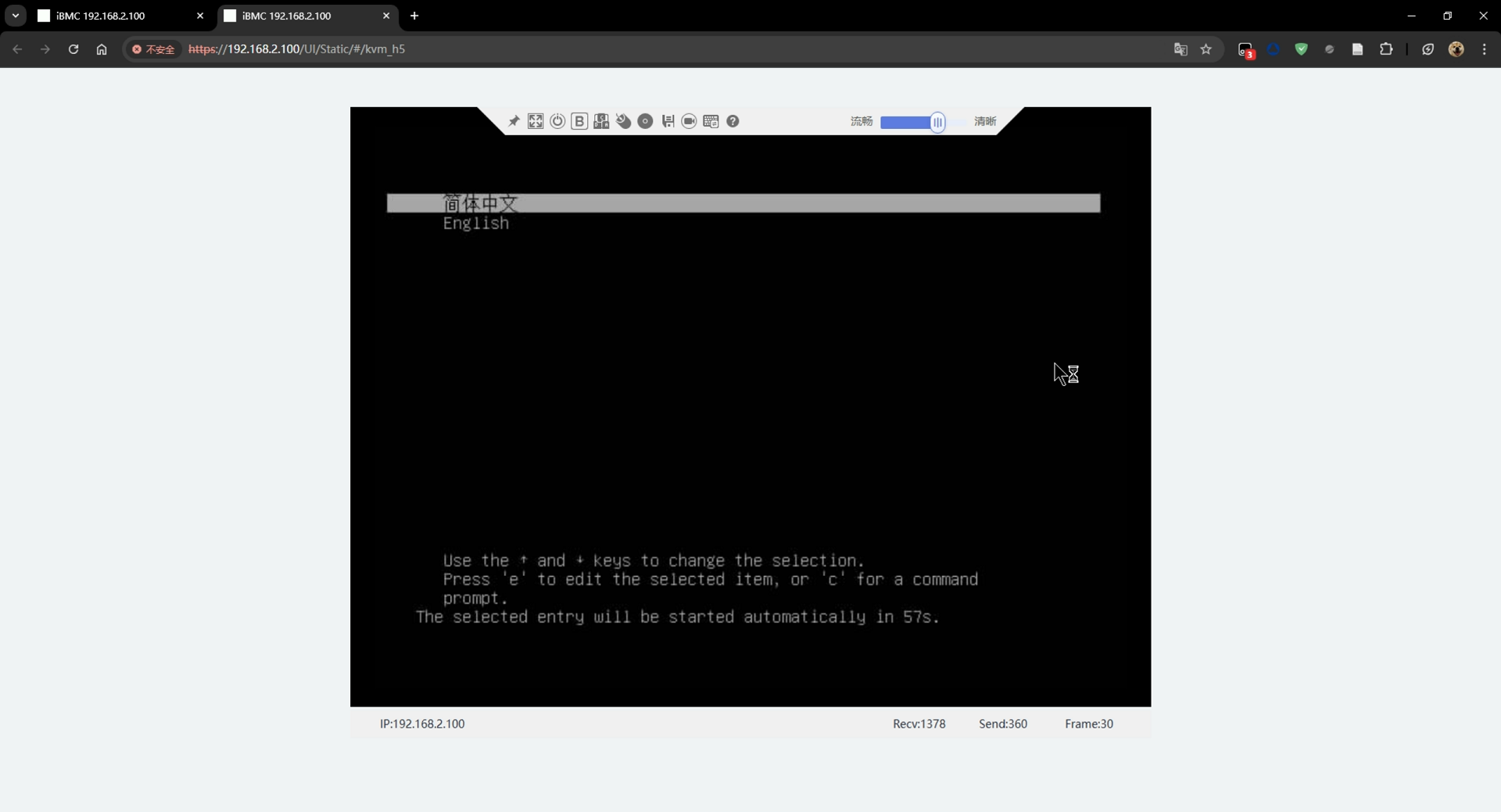

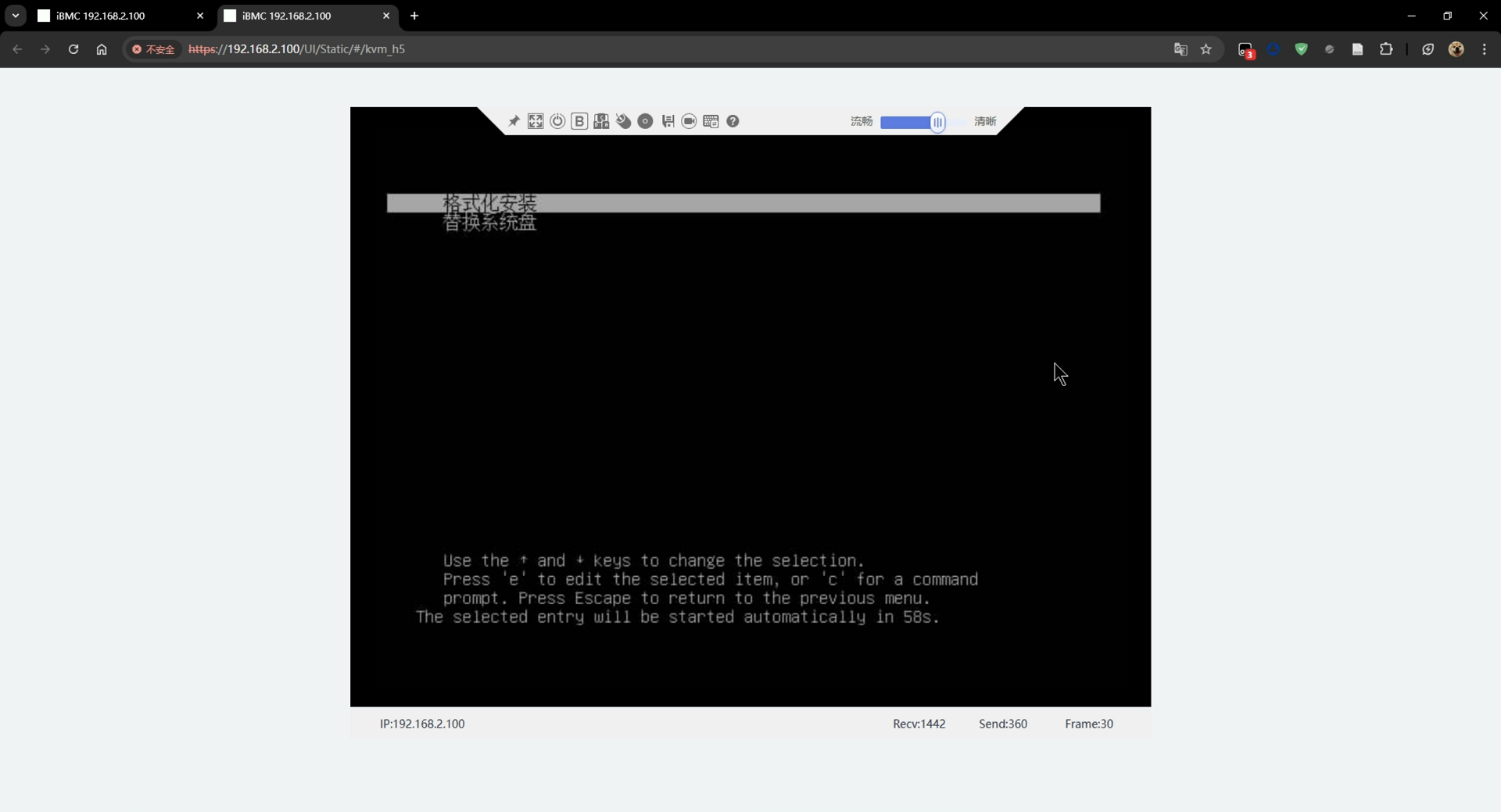

选择适当的语言版本，然后回车确认即可

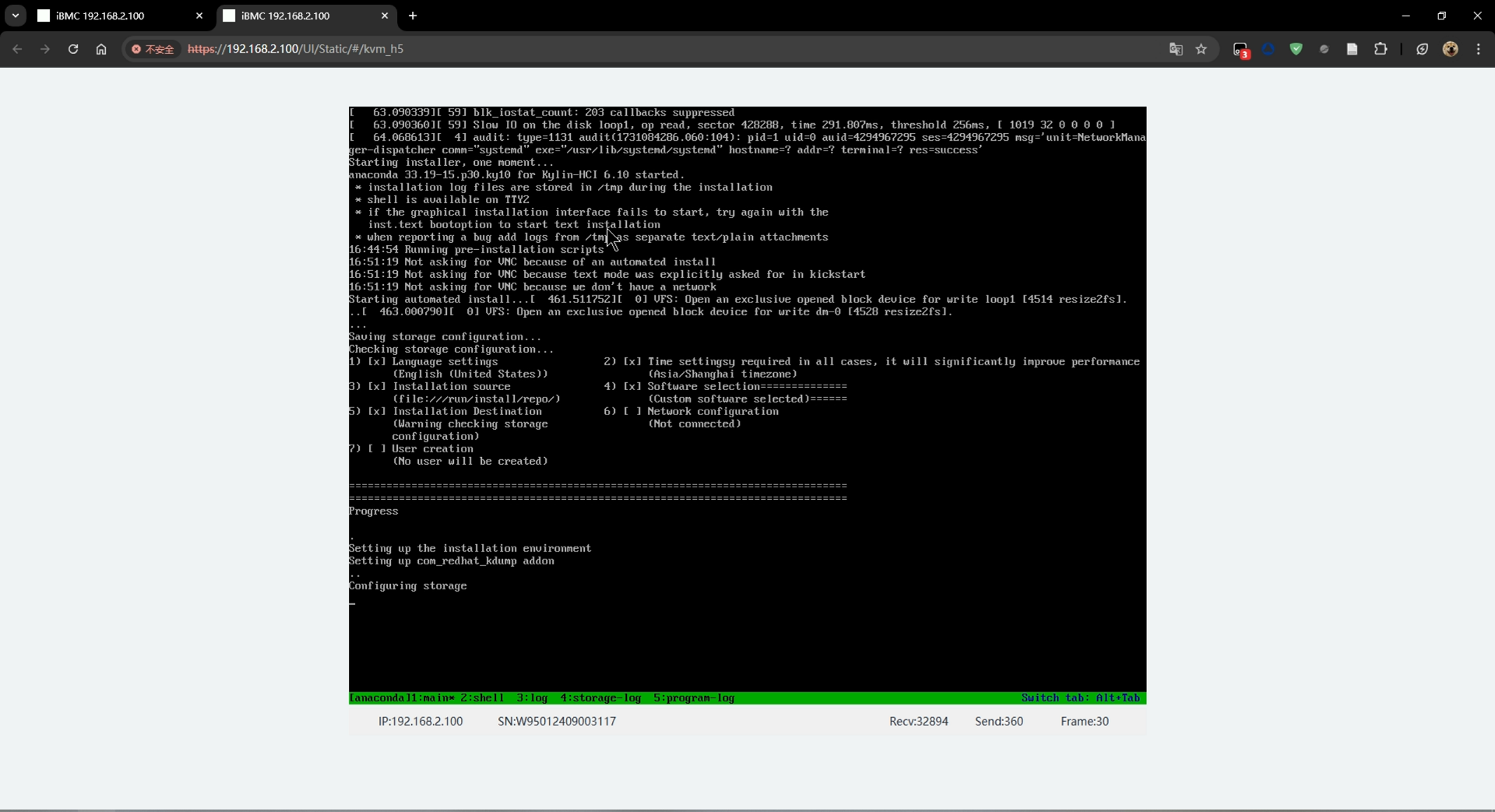

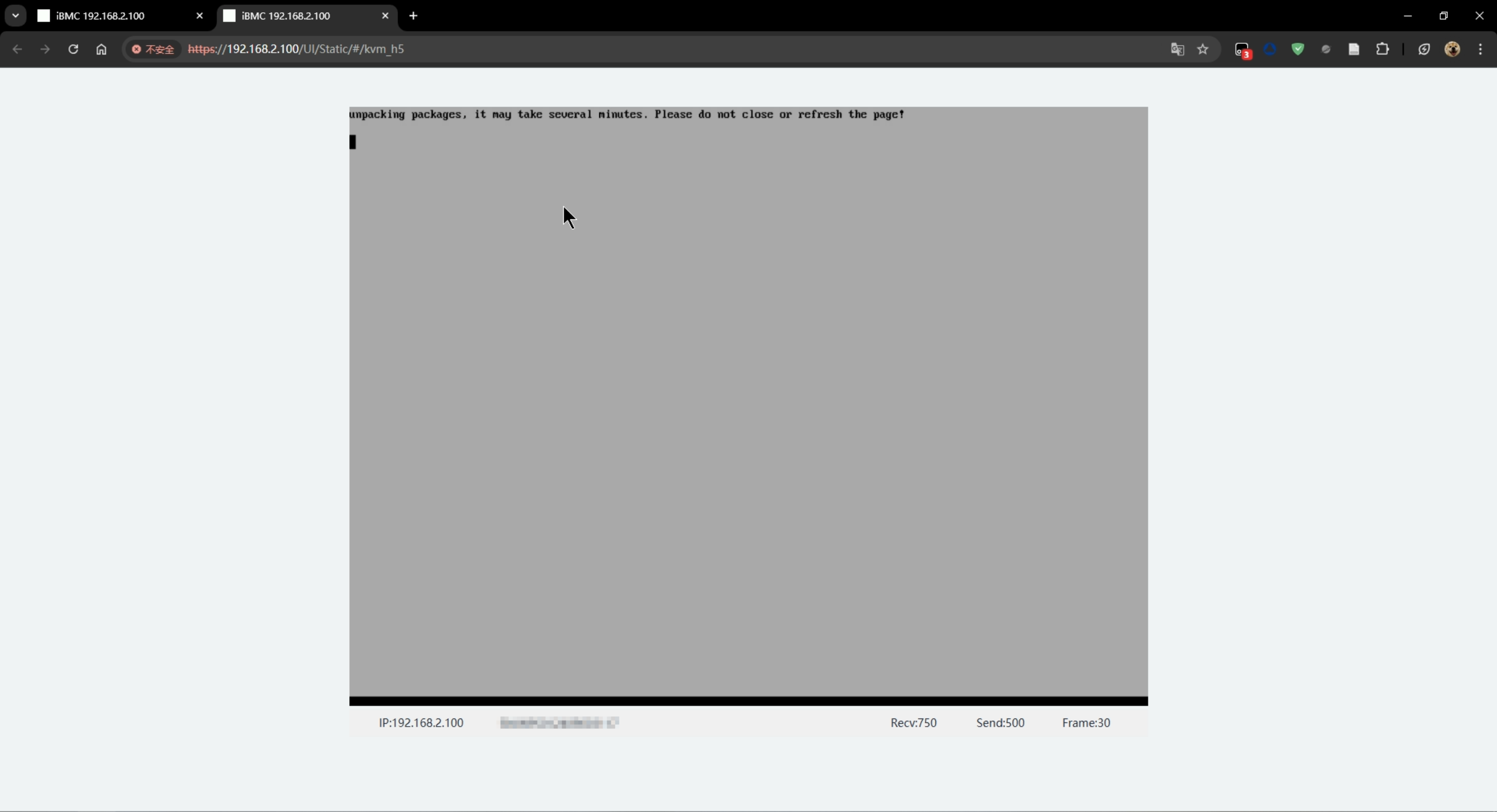

选择"格式化安装"以后耐心等待到这个界面，然后继续耐心等待···

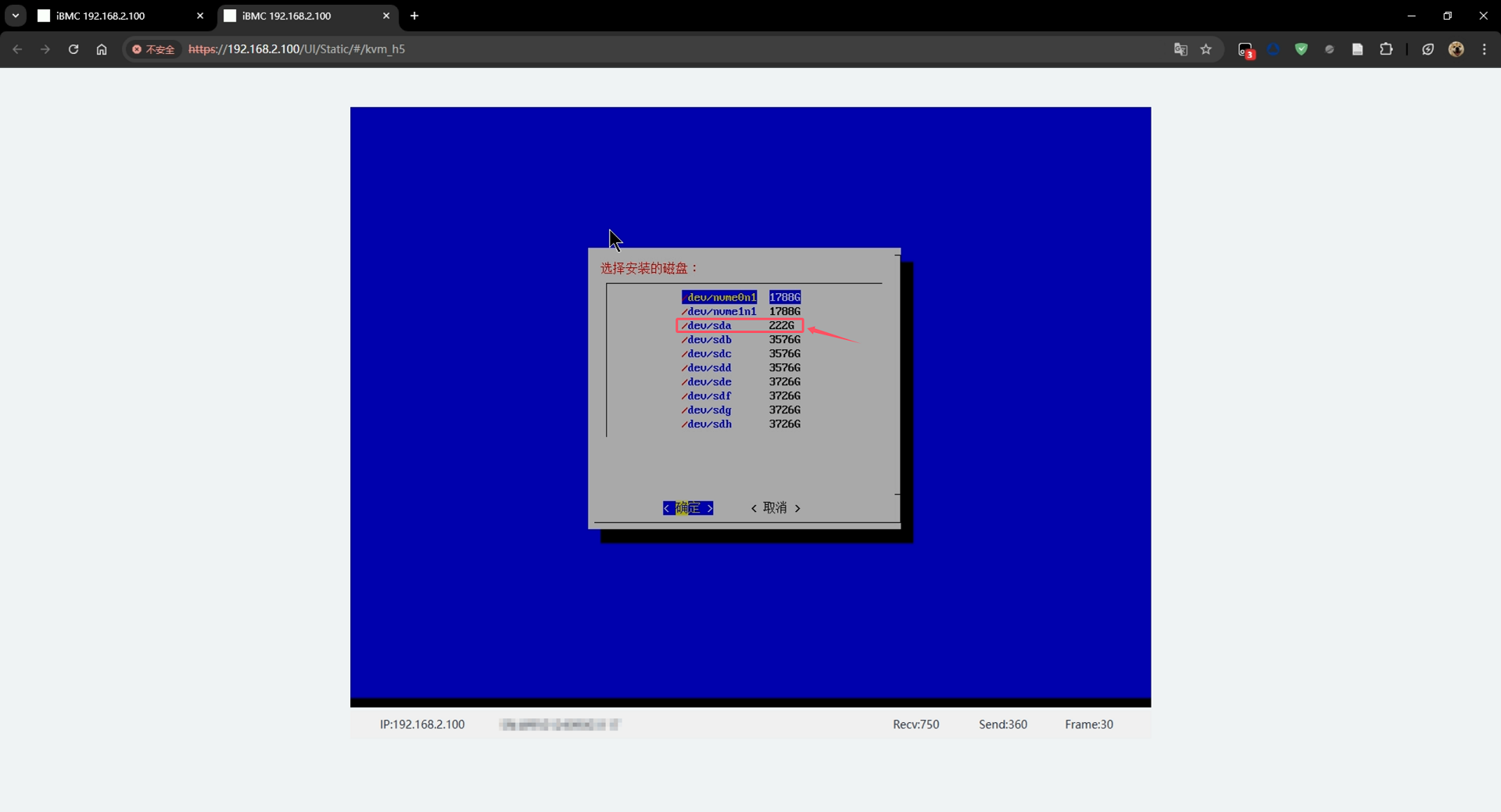

然后选择将超融合系统安装在系统盘即可，这里选择的系统盘是我前文中做过Raid1的盘，这样的可靠性大大增加

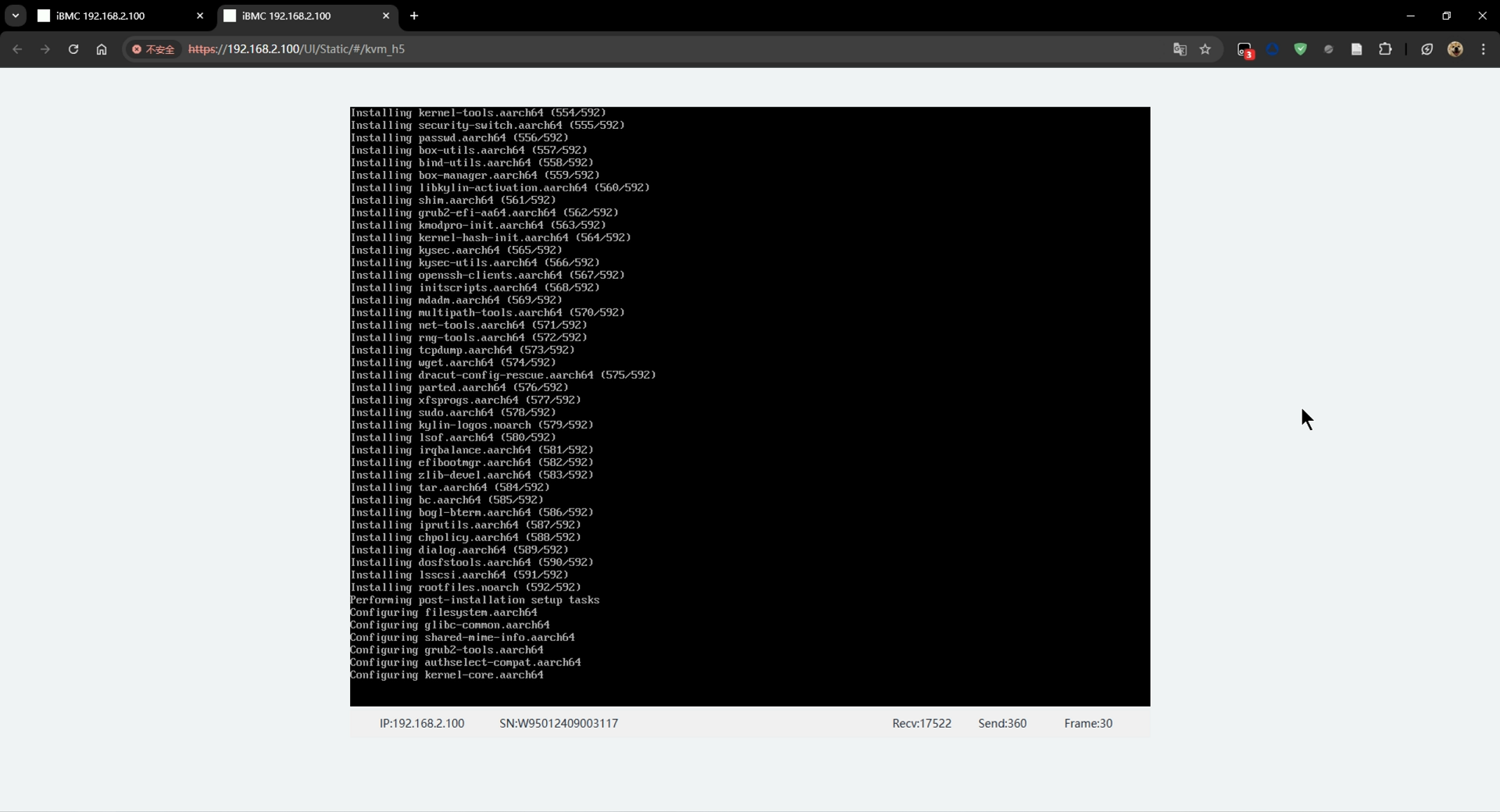

耐心等待·····

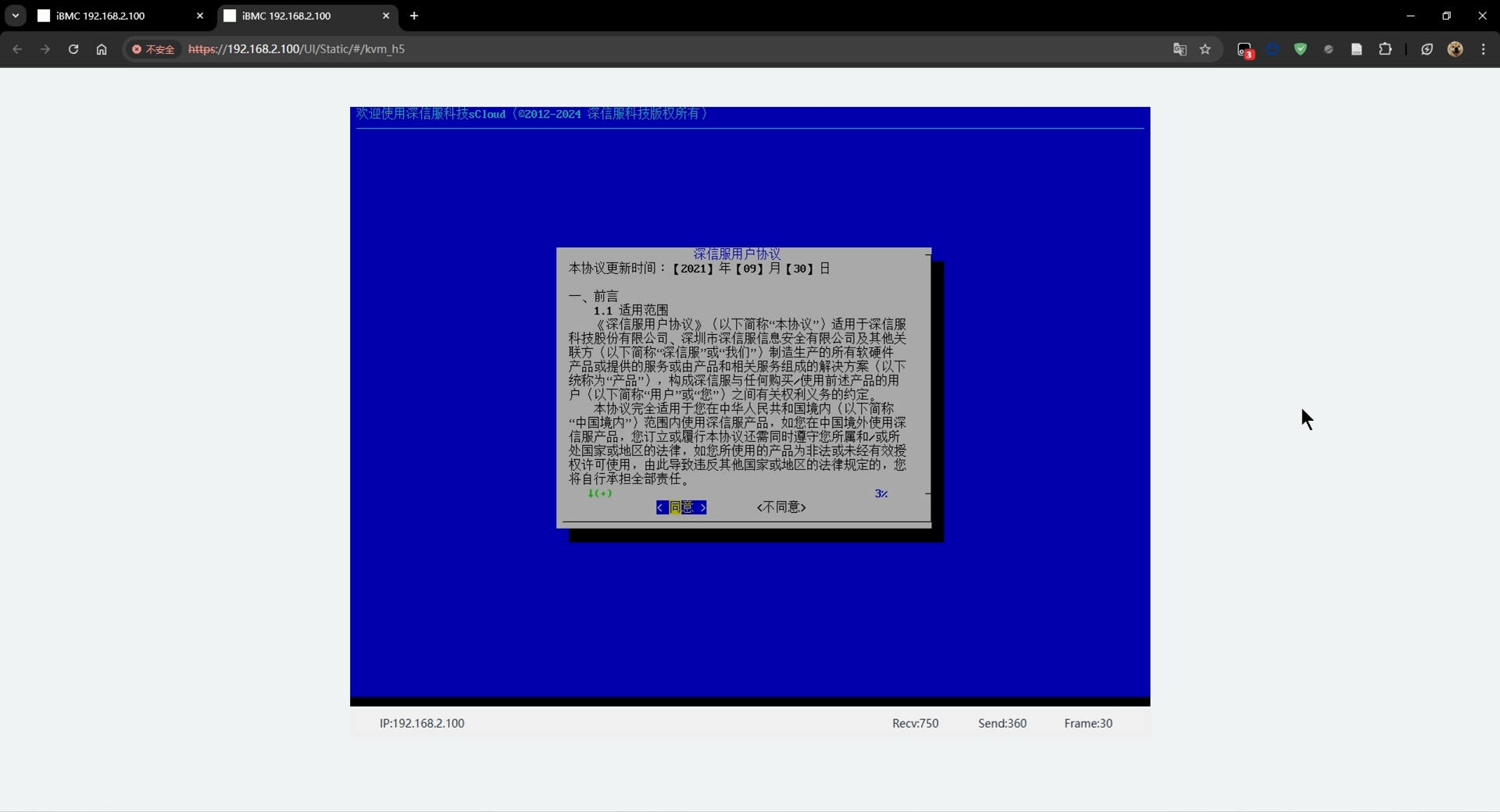

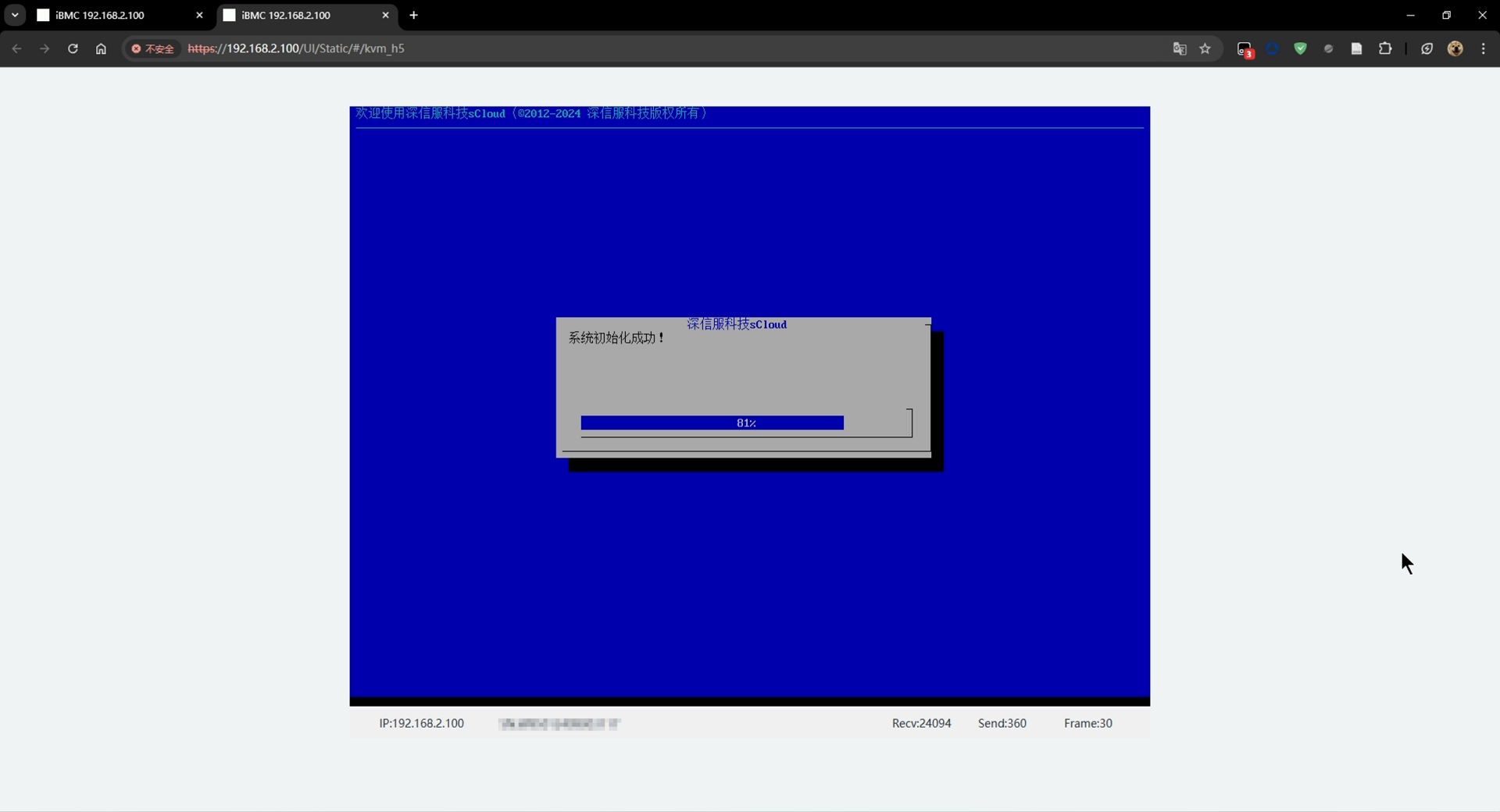

等待许久后就可以进行管理口配置了，首先同意用户协议，然后等待系统初始化进度条完成

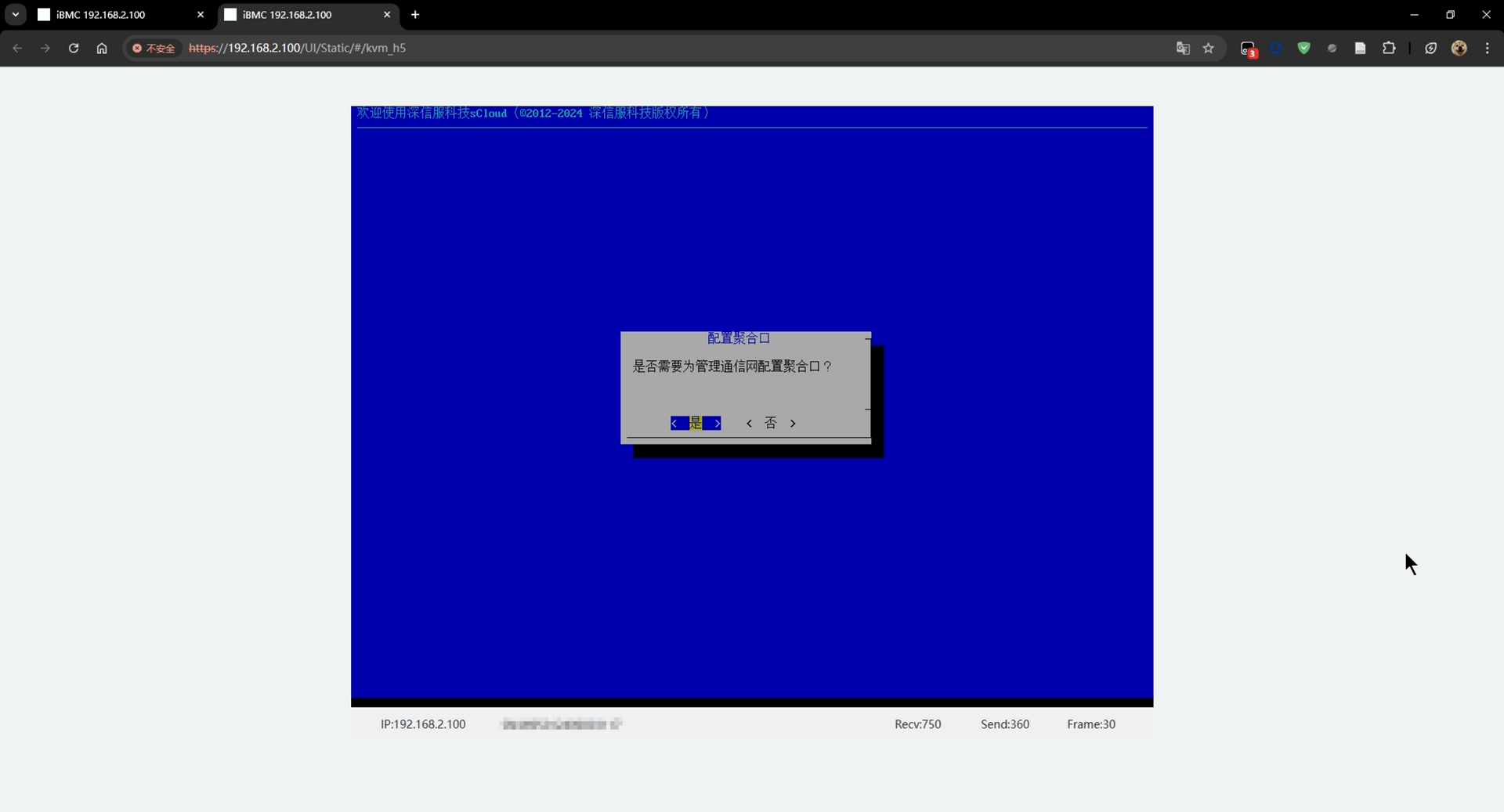

配置管理接口，这里为了提供网络的冗余性，选择使用管理通信配置聚合口

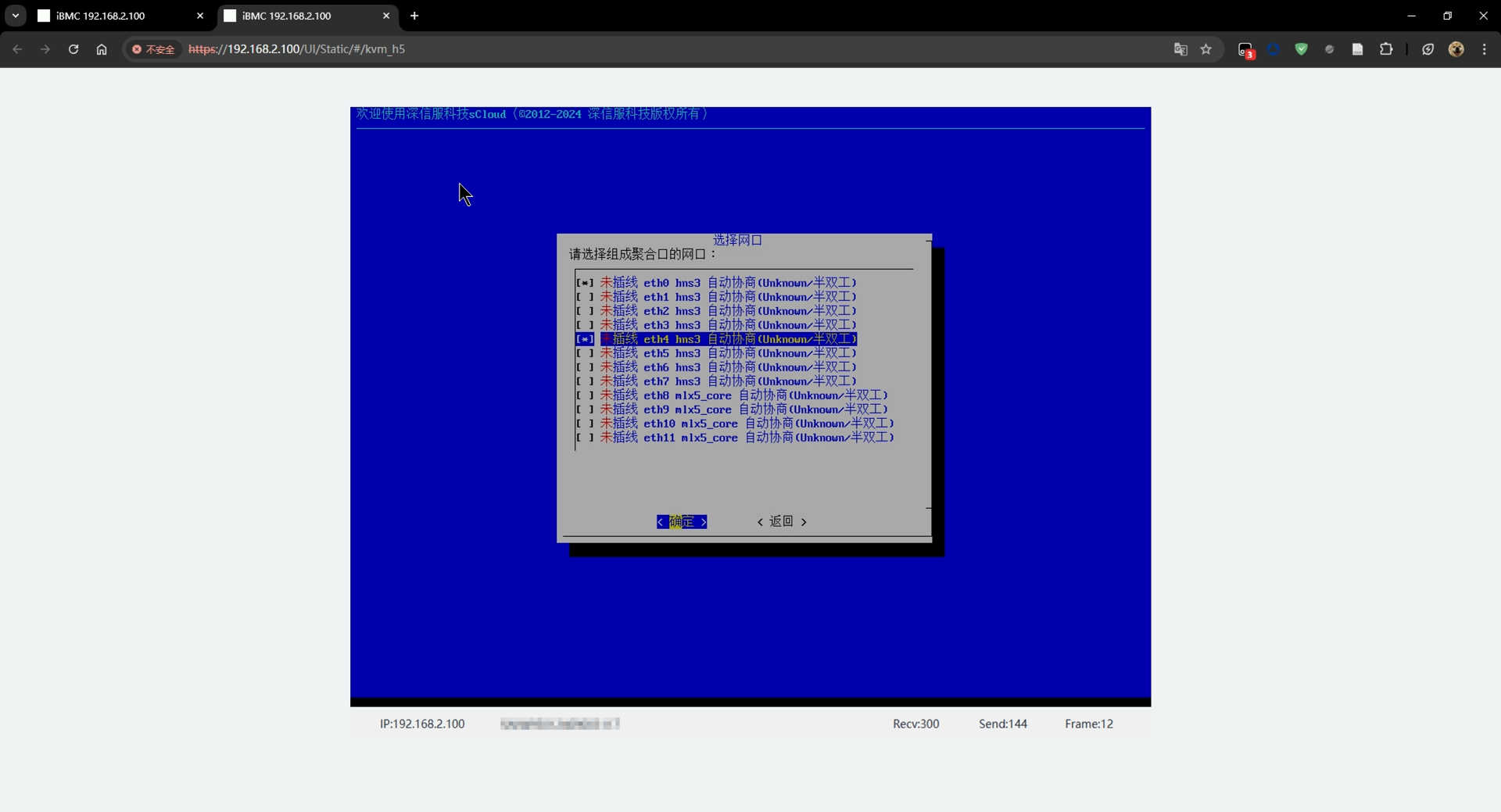

选择出准备用于连接管理设备的两个接口，然后选择后"是"

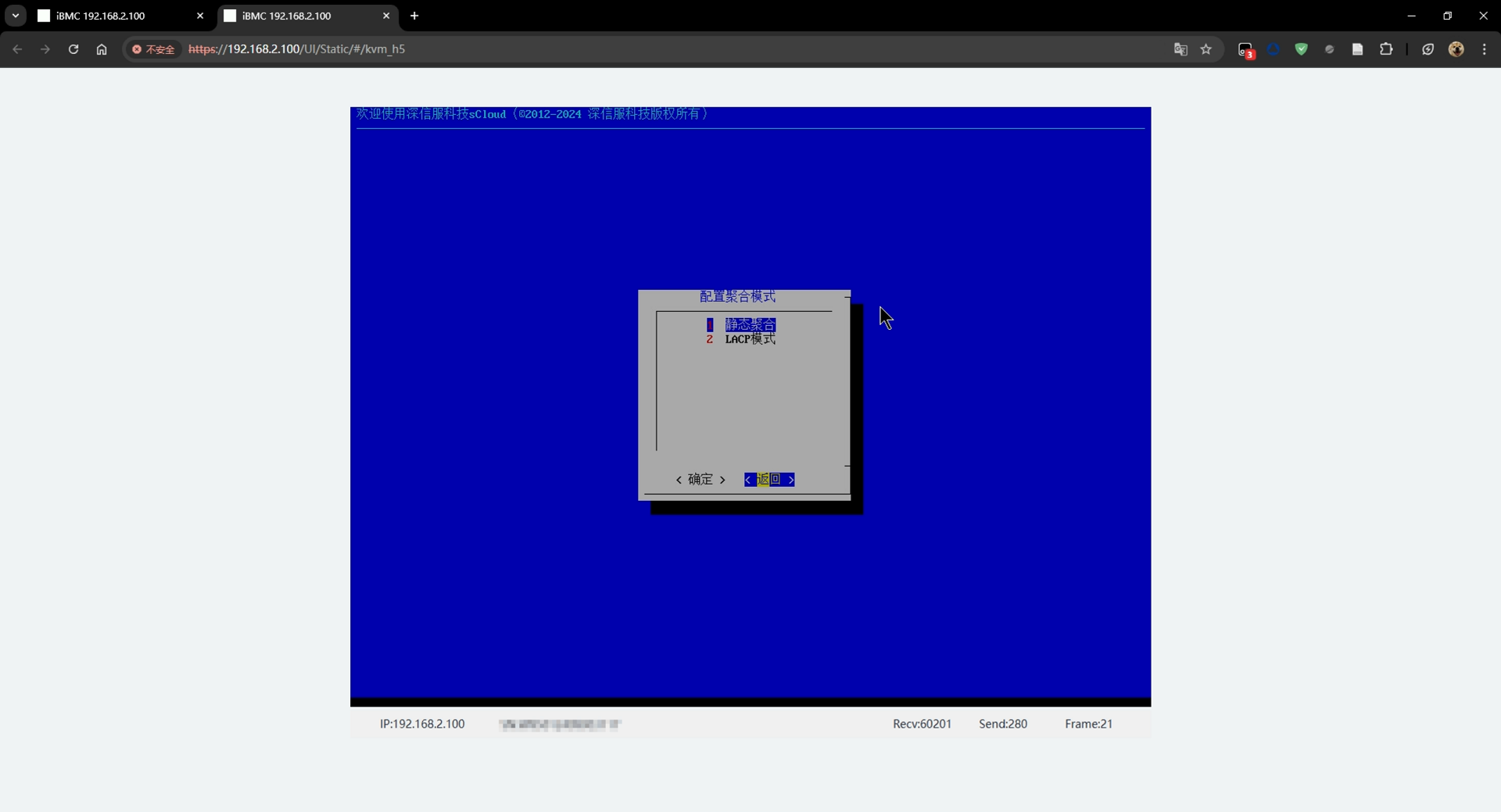

这里的聚合模式根据需求选择，若不了解该类型模式，建议先选择"静态模式"

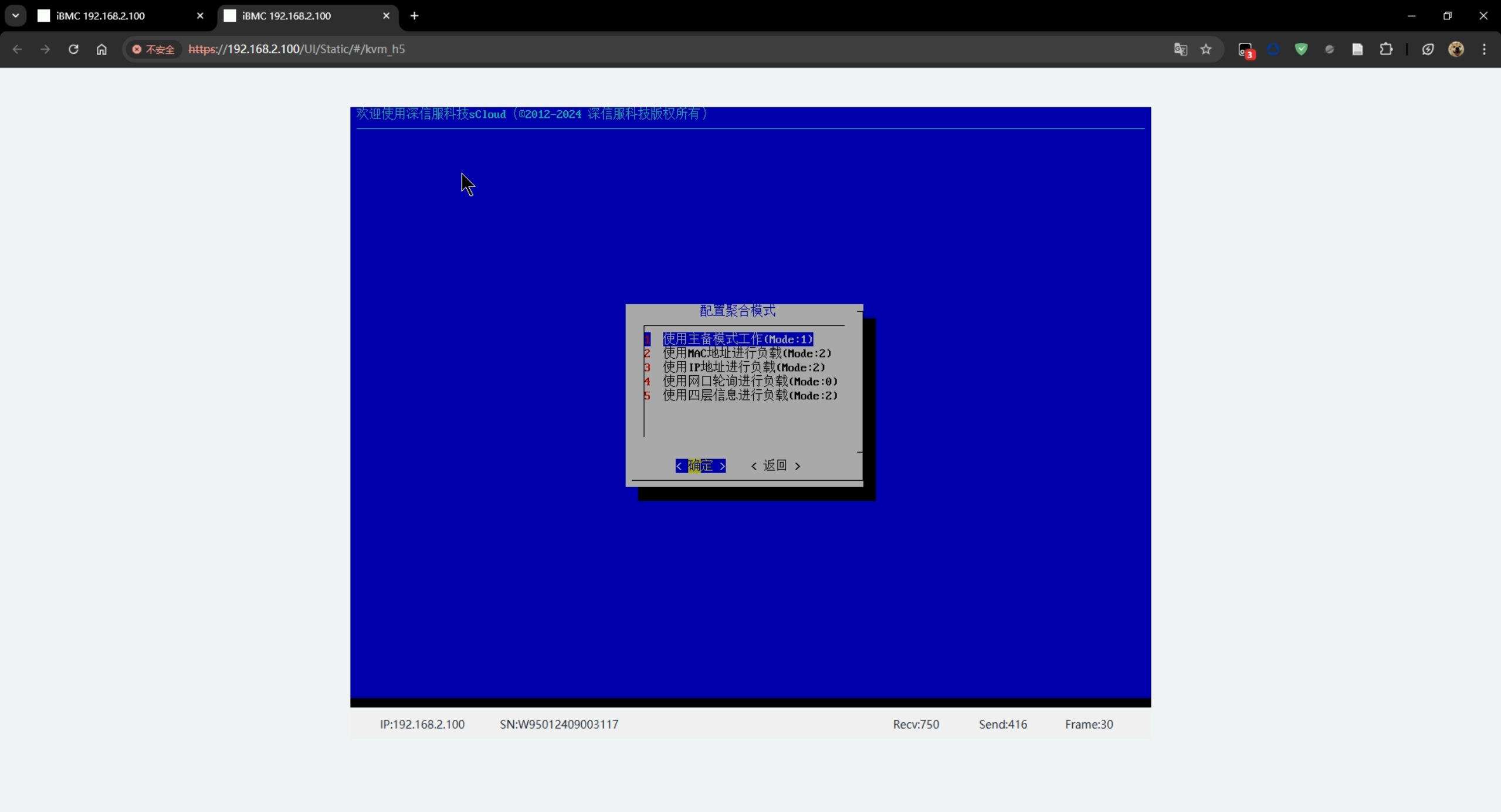

选择适当的负载模式，若交换机没有堆叠且没有配置聚合、MLAG或VPC技术，就选择使用主备模式

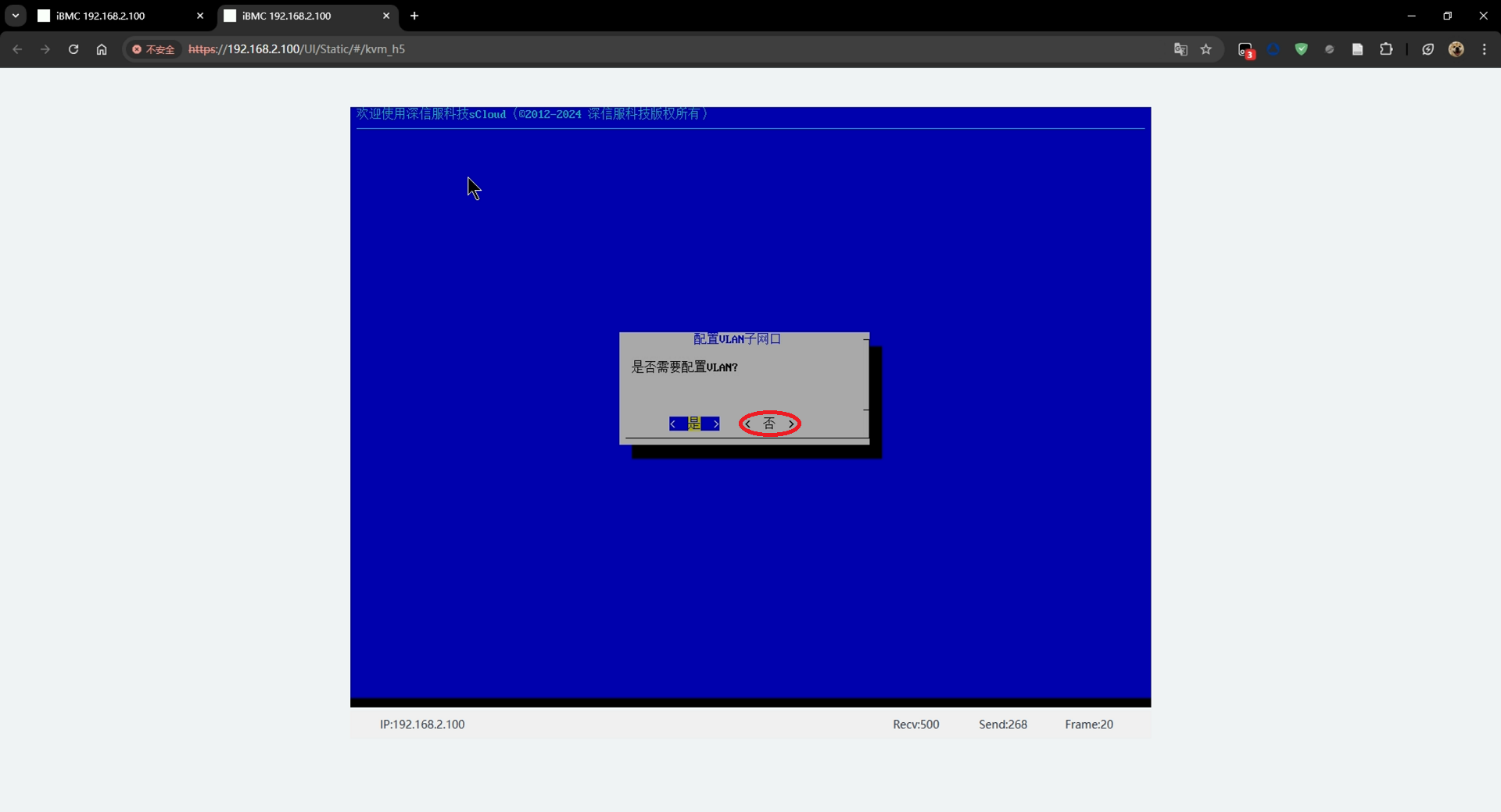

通常不通过在超融合上进行VLAN隔离，通常VLAN在交换机侧配置，可以根据需求进行选择

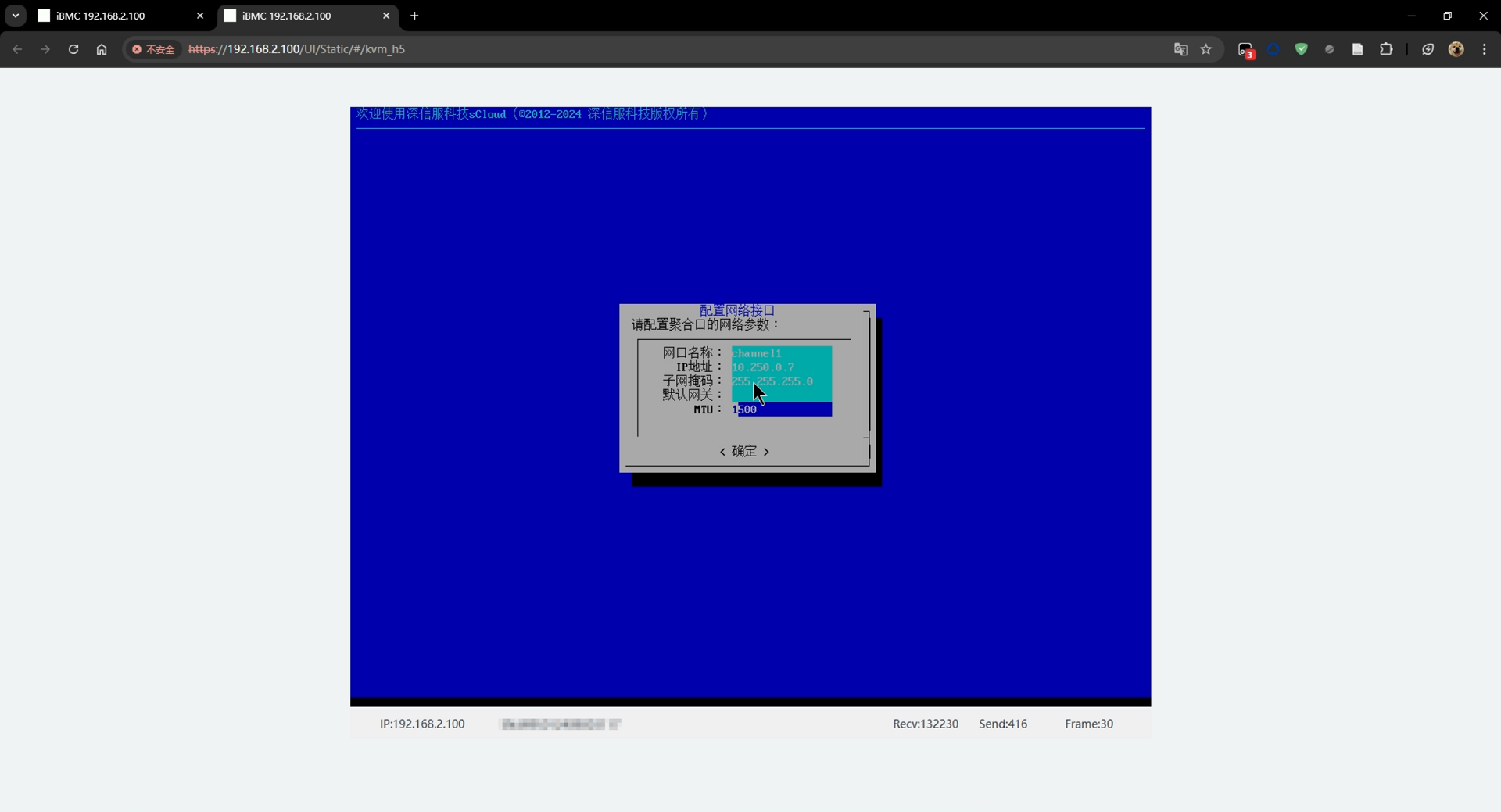

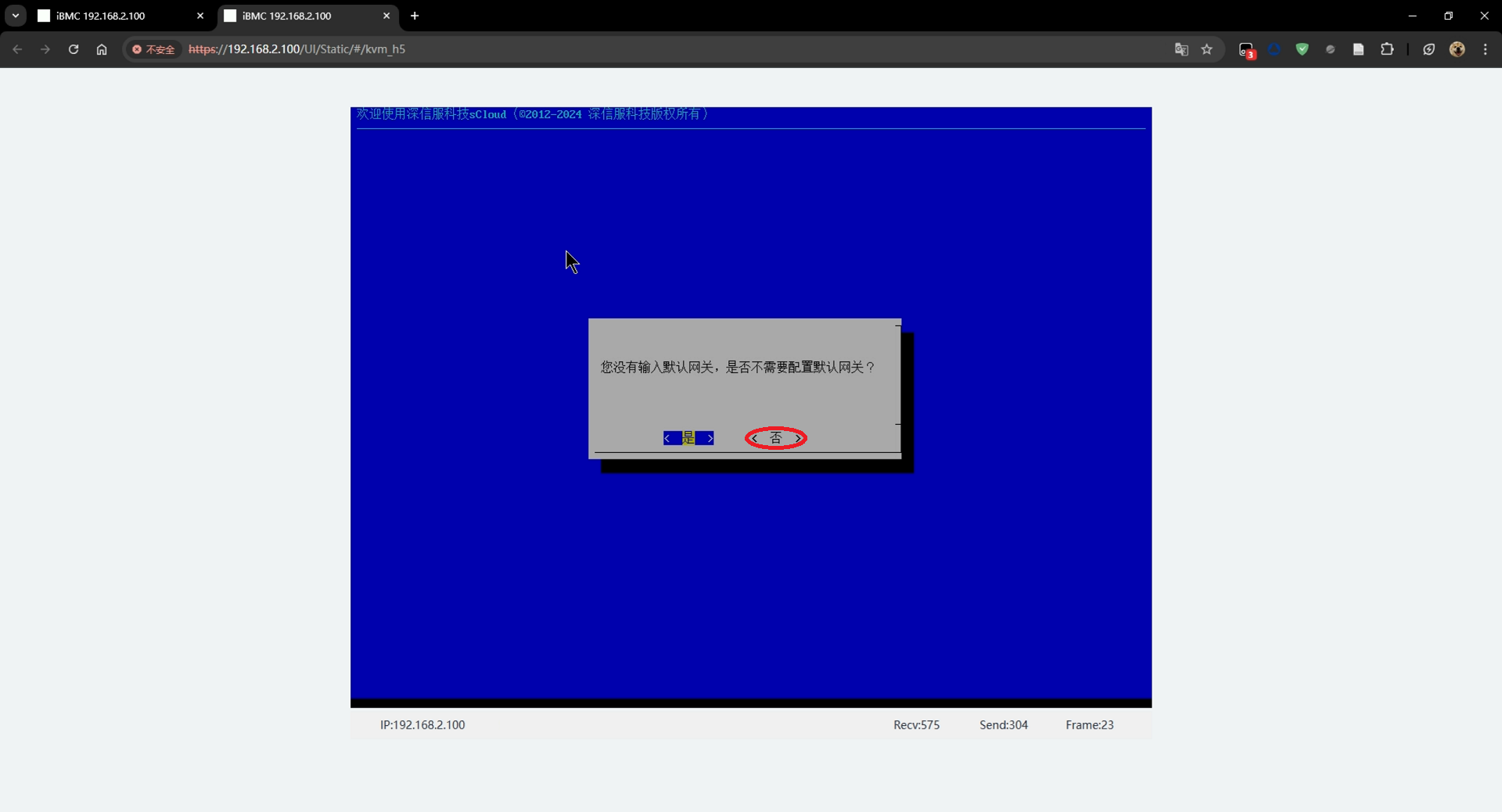

设置相应的管理IP地址，这个地址并不是集群地址，而是服务器的远程管理地址，用于组建集群的通信链路地址

我这里由于没有规划，选择了使用默认配置，待系统安装完成以后，再通过web界面修改

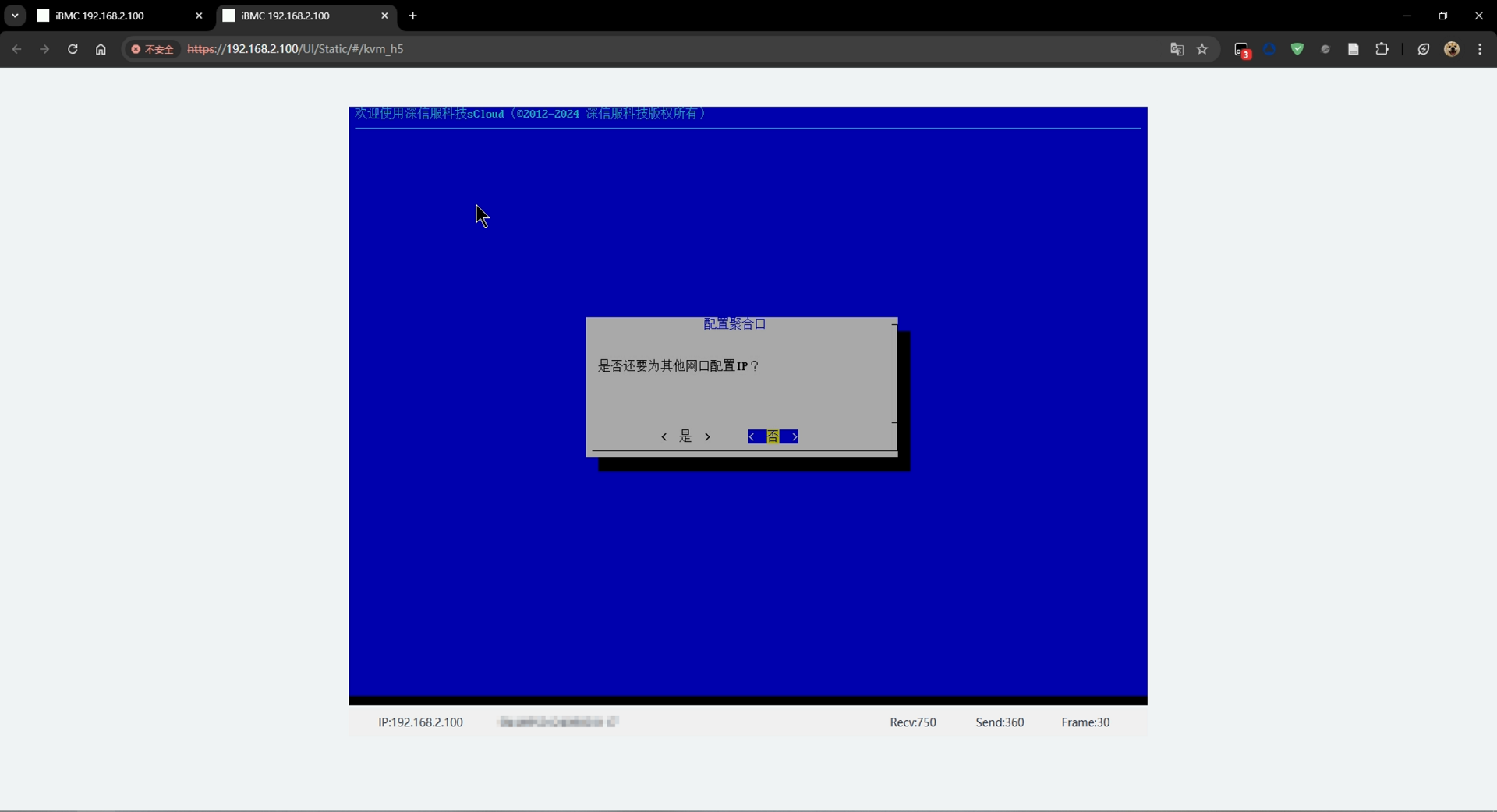

这里仅仅配置管理接口，其他接口我们在web界面上进行调试

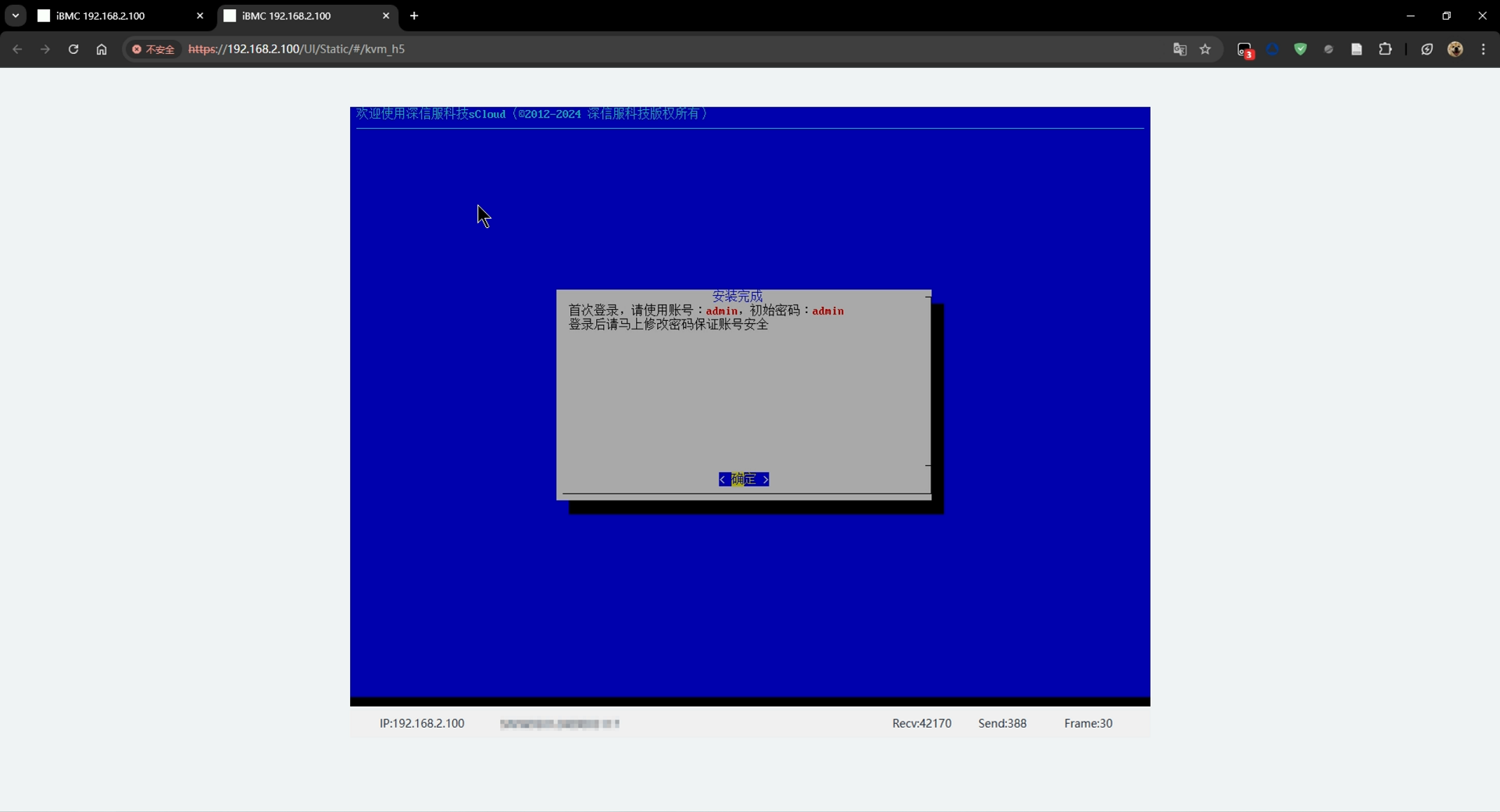

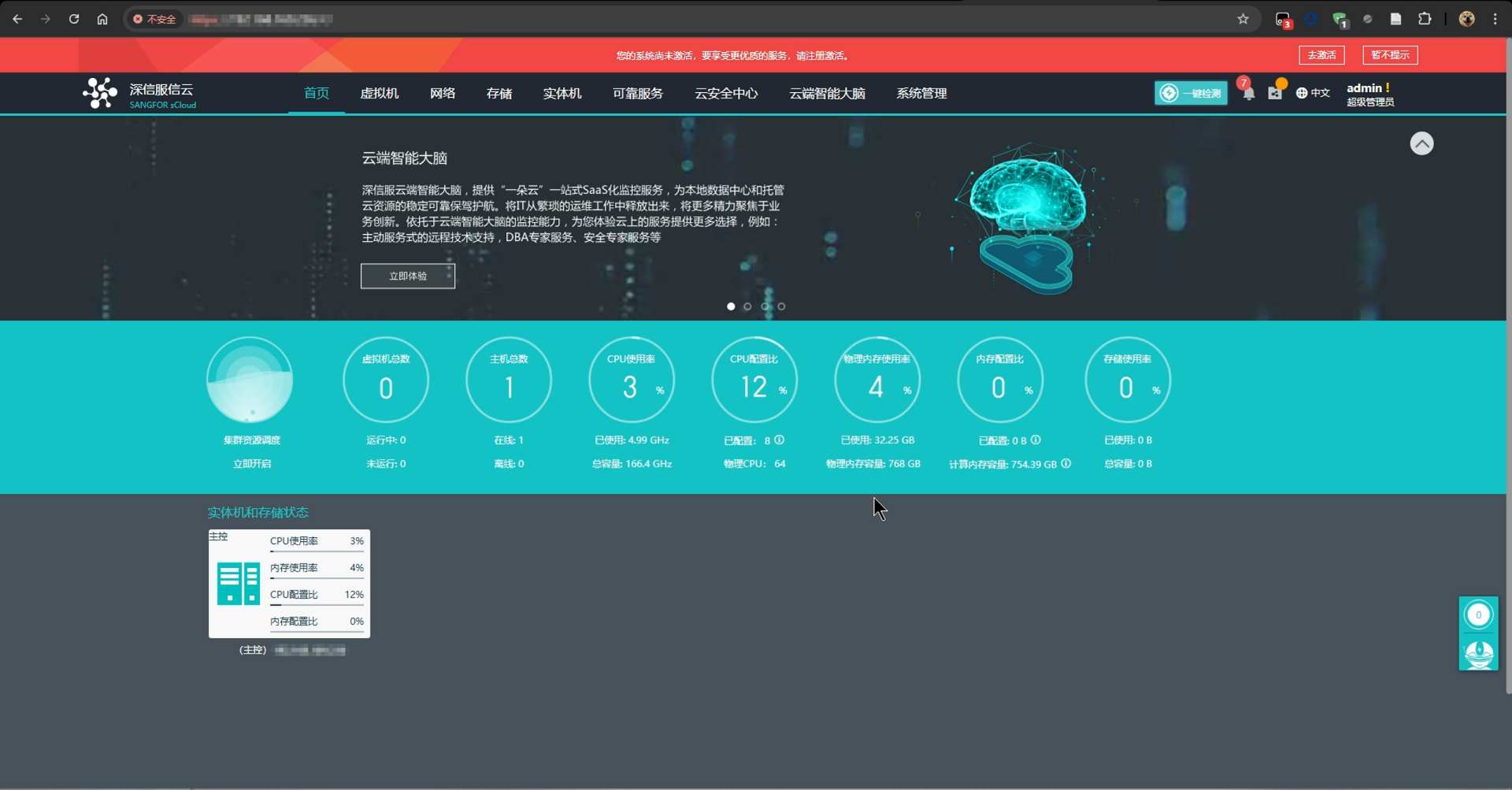

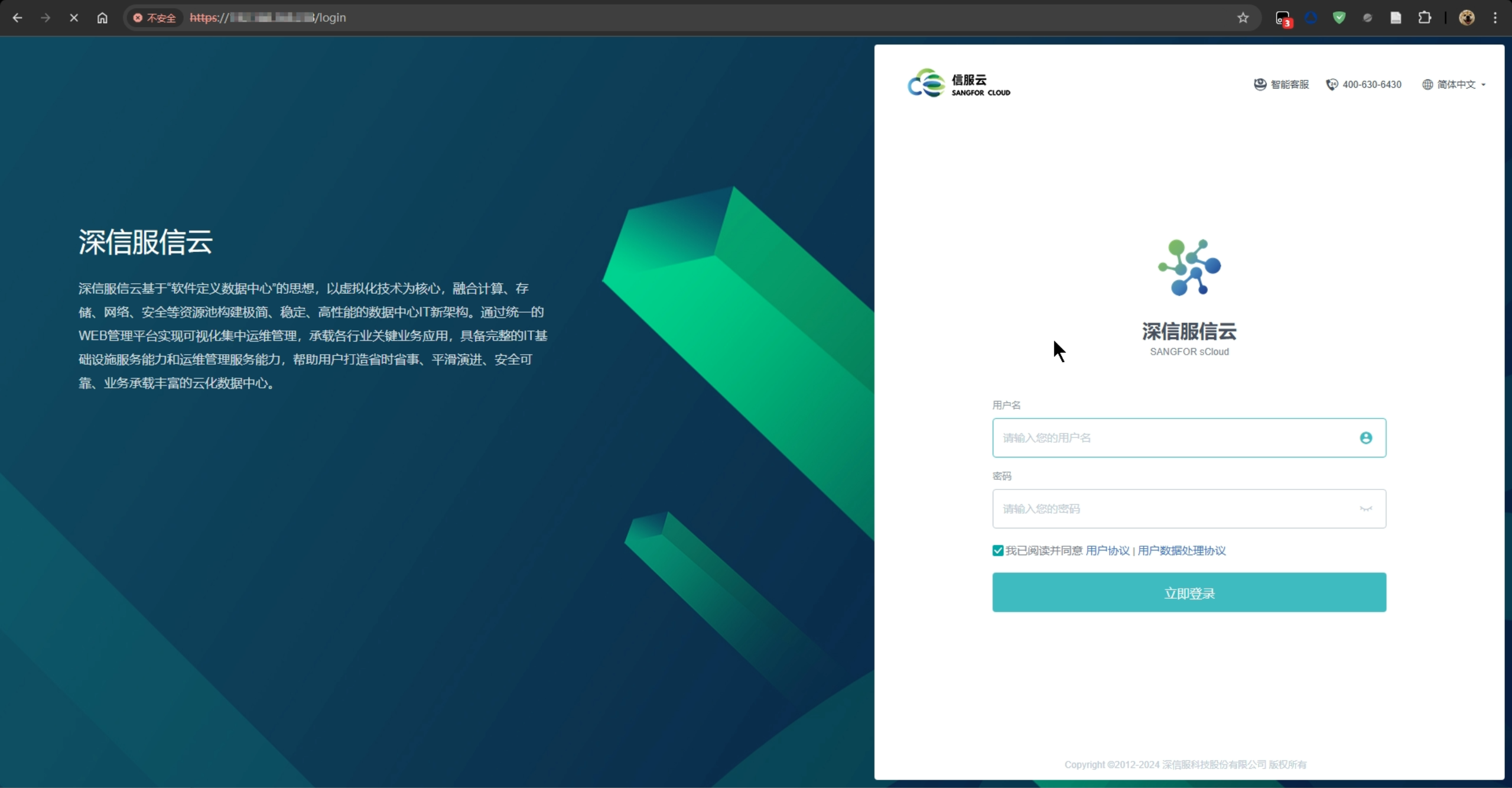

将网线连接在刚刚设置的管理接口，然后访问刚刚设置的管理IP地址，即可进行登陆管理

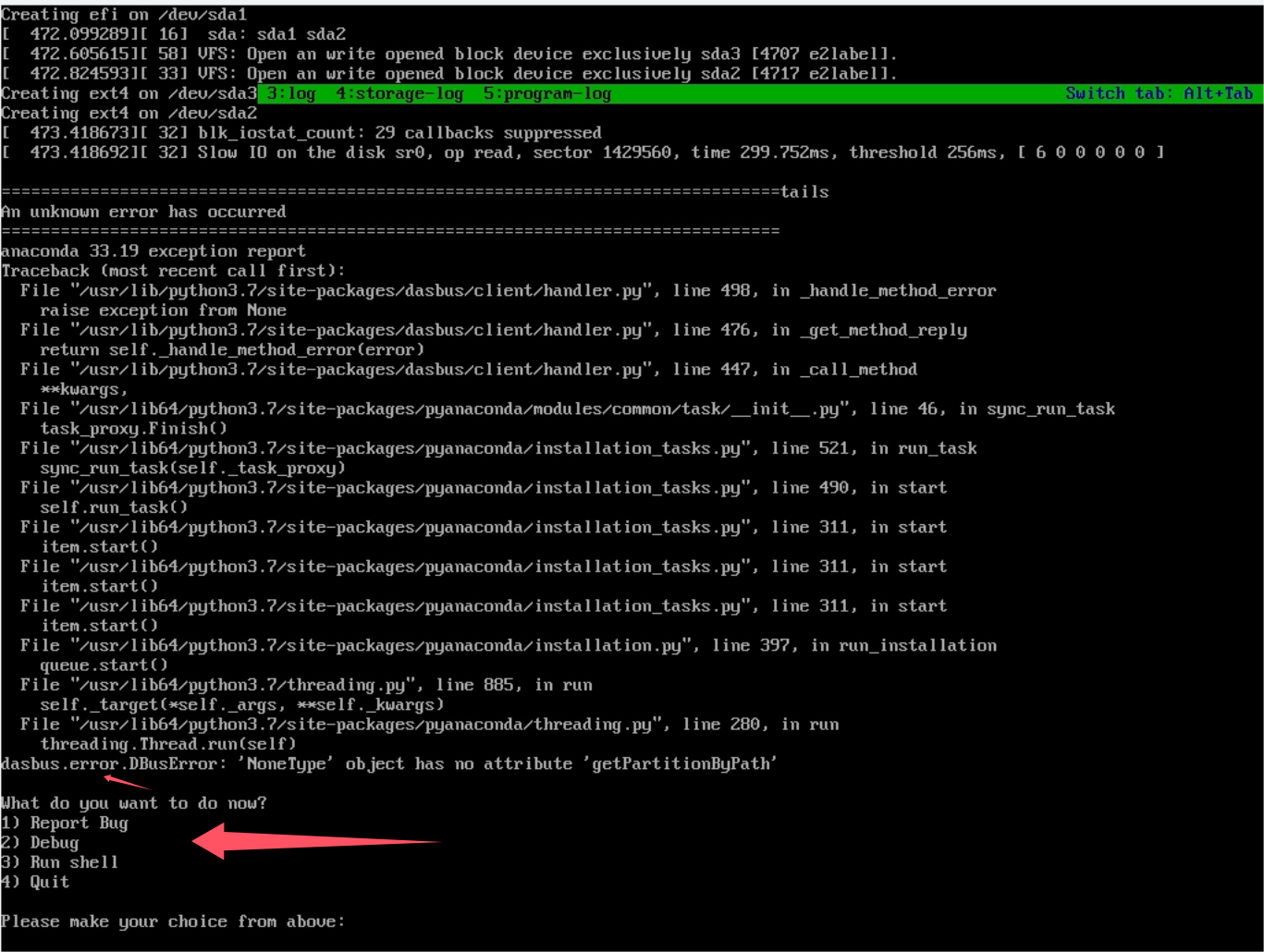

3.arm架构的部分服务器，安装出现报错

部分ARM架构服务器安装HCI系统过程中，出现了这种情况 ，通过报错将非系统盘的硬盘拔出来，然后再重启安装可以解决这种问题





三、集群配置

1. 超融合主机管理地址修改

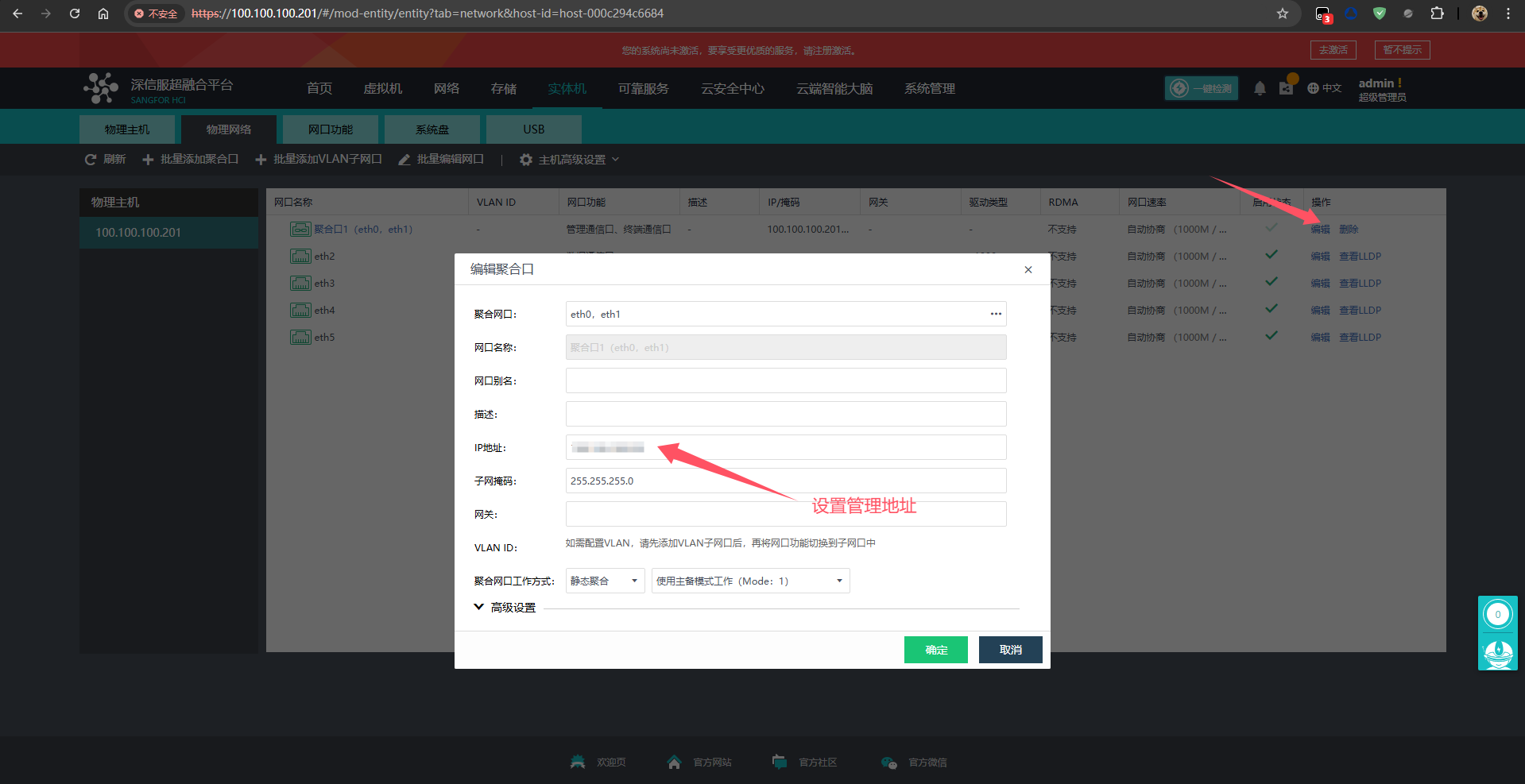

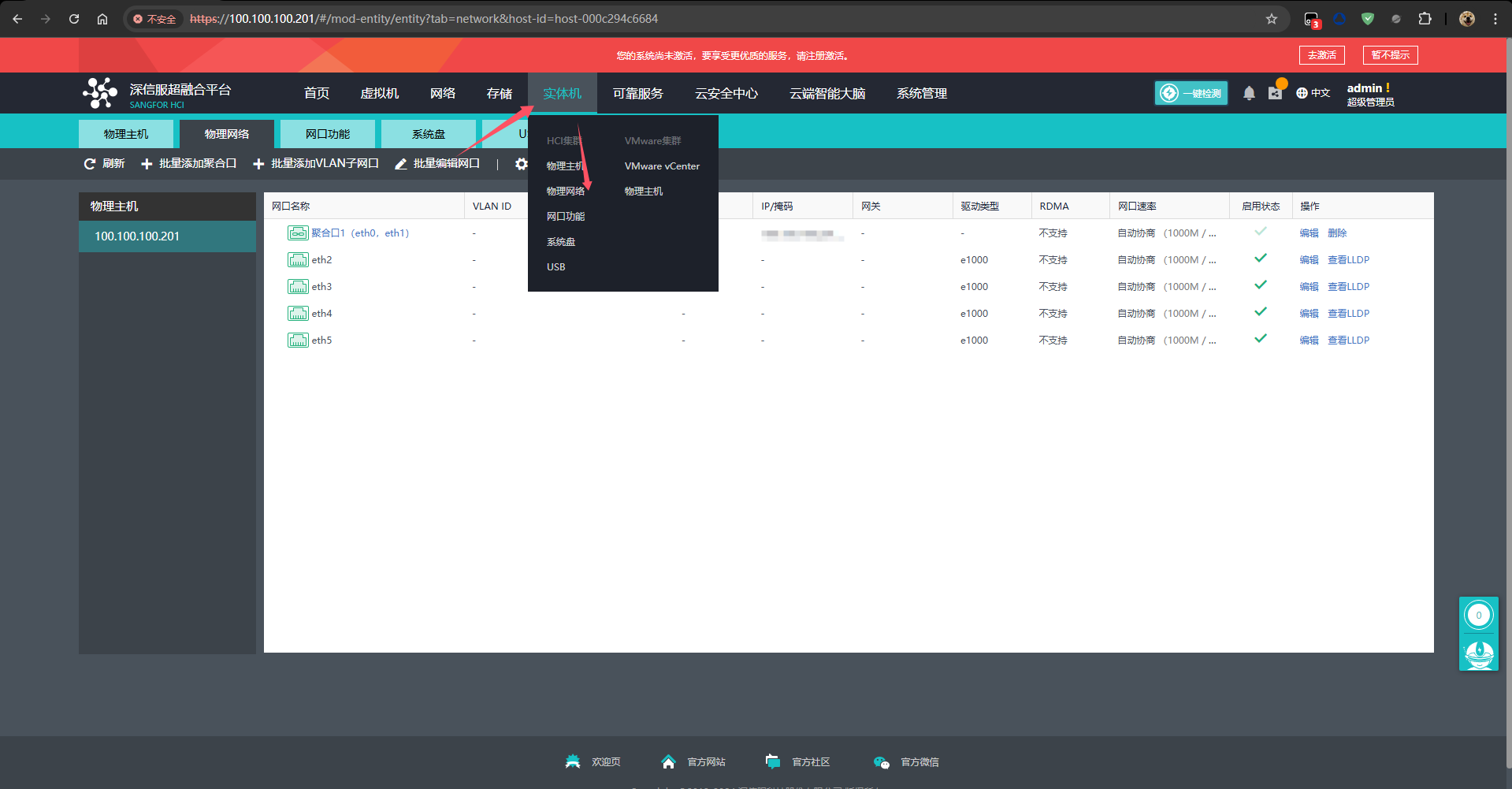

依次修改每一台主机管理地址，然后将主机管理链路连接在管理交换机，然后通过交换机与其互联，此处仅展示一台，其他主机修改方式雷同。

2.集群组建

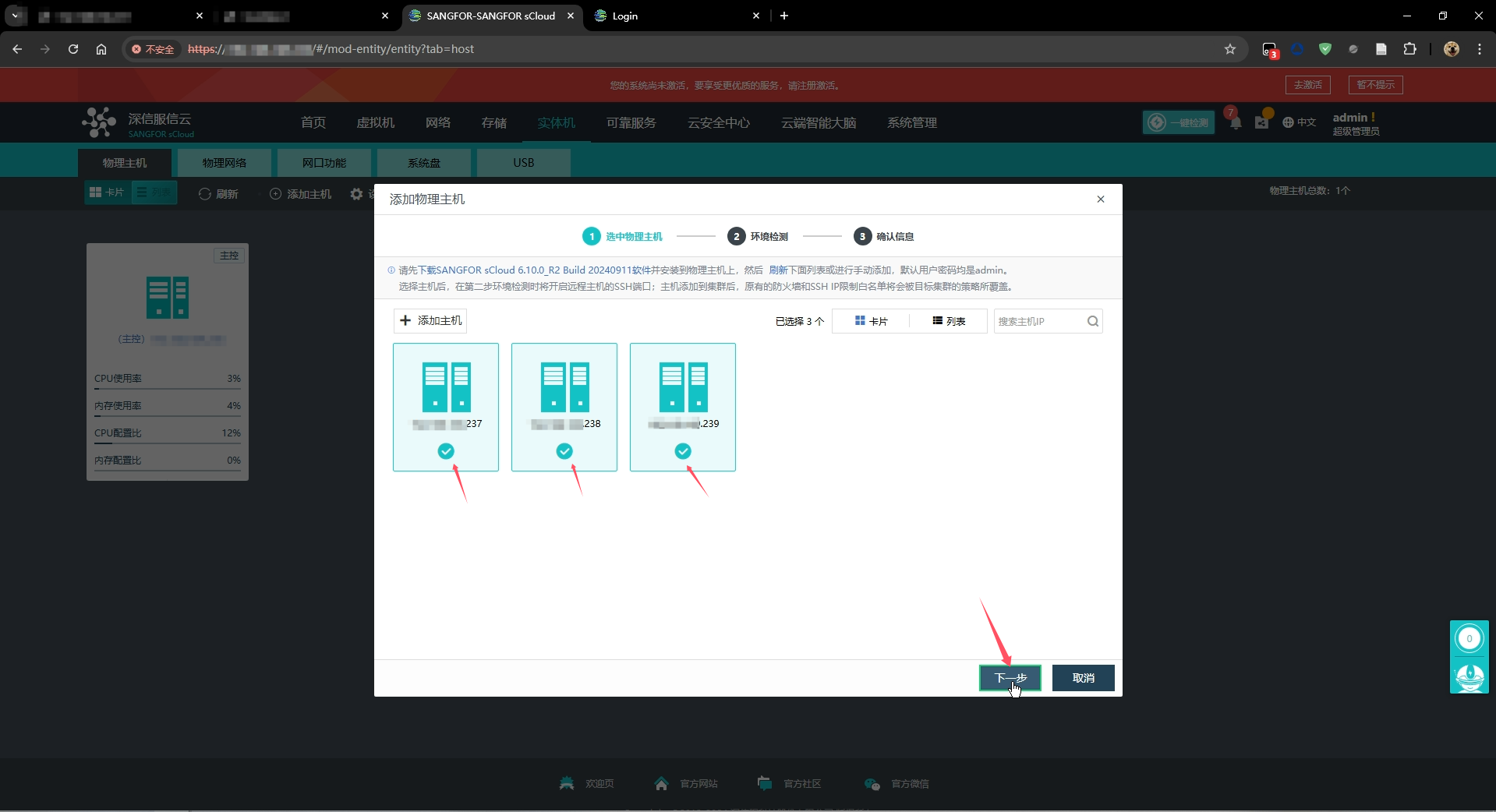

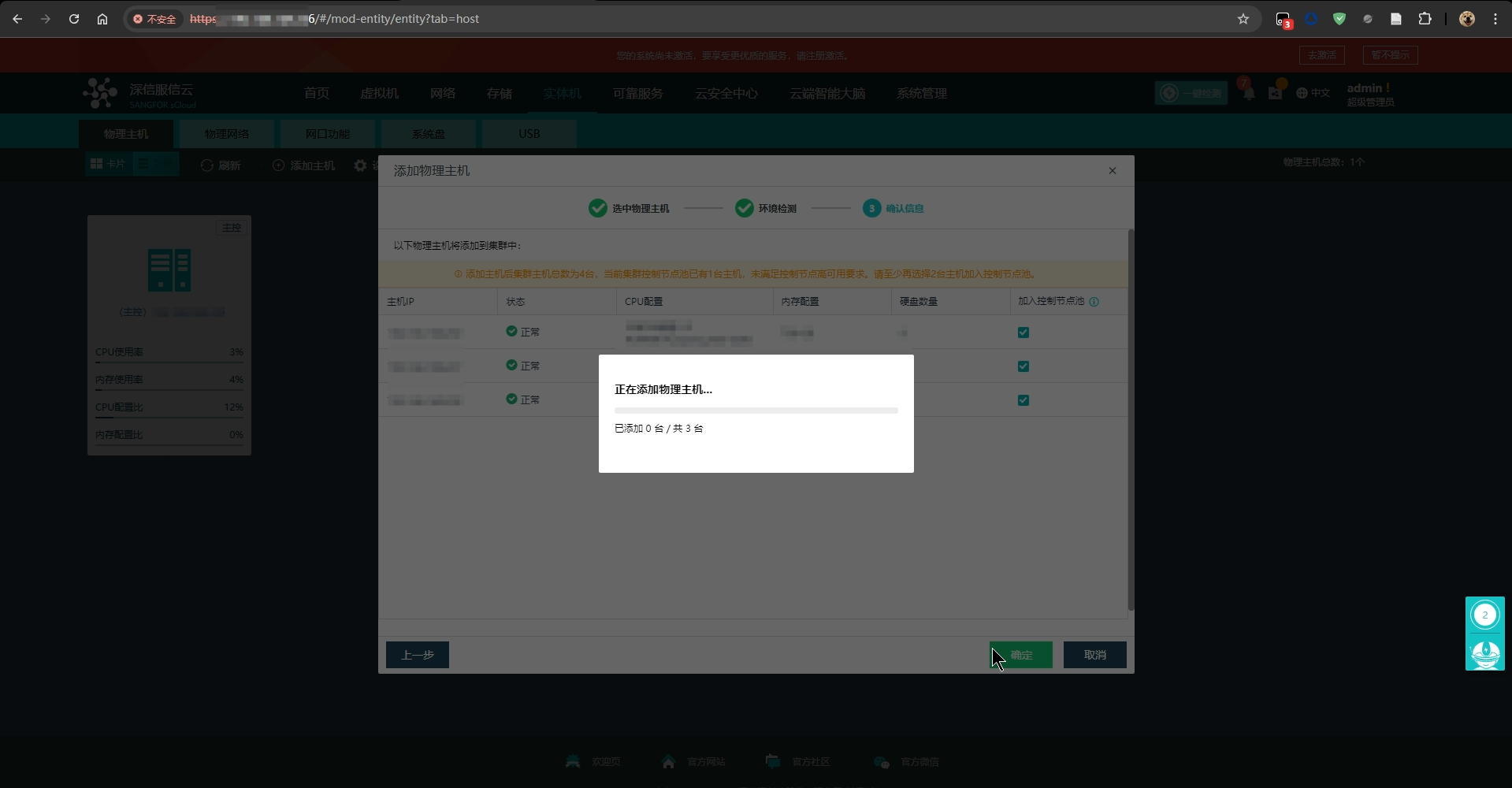

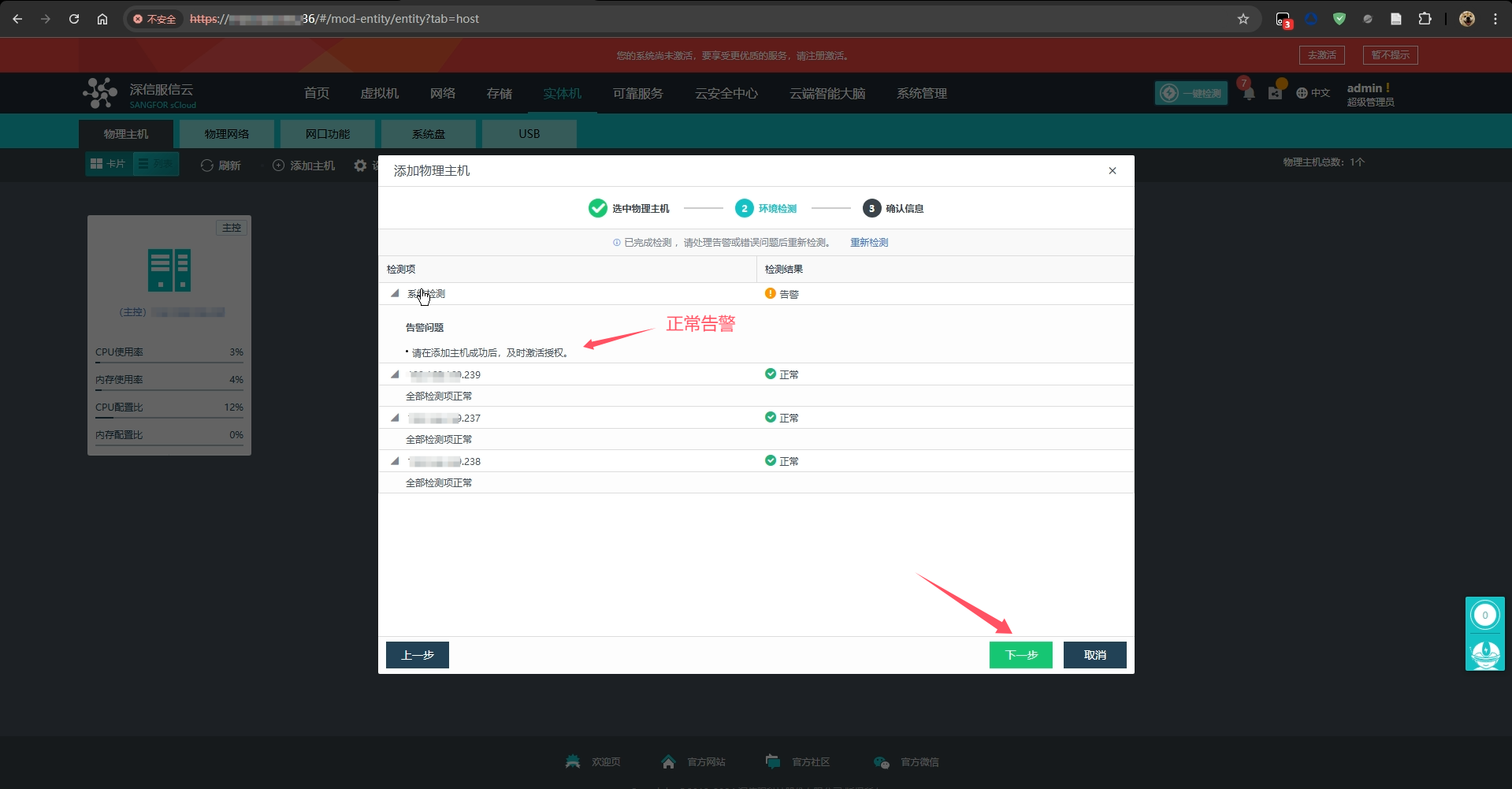

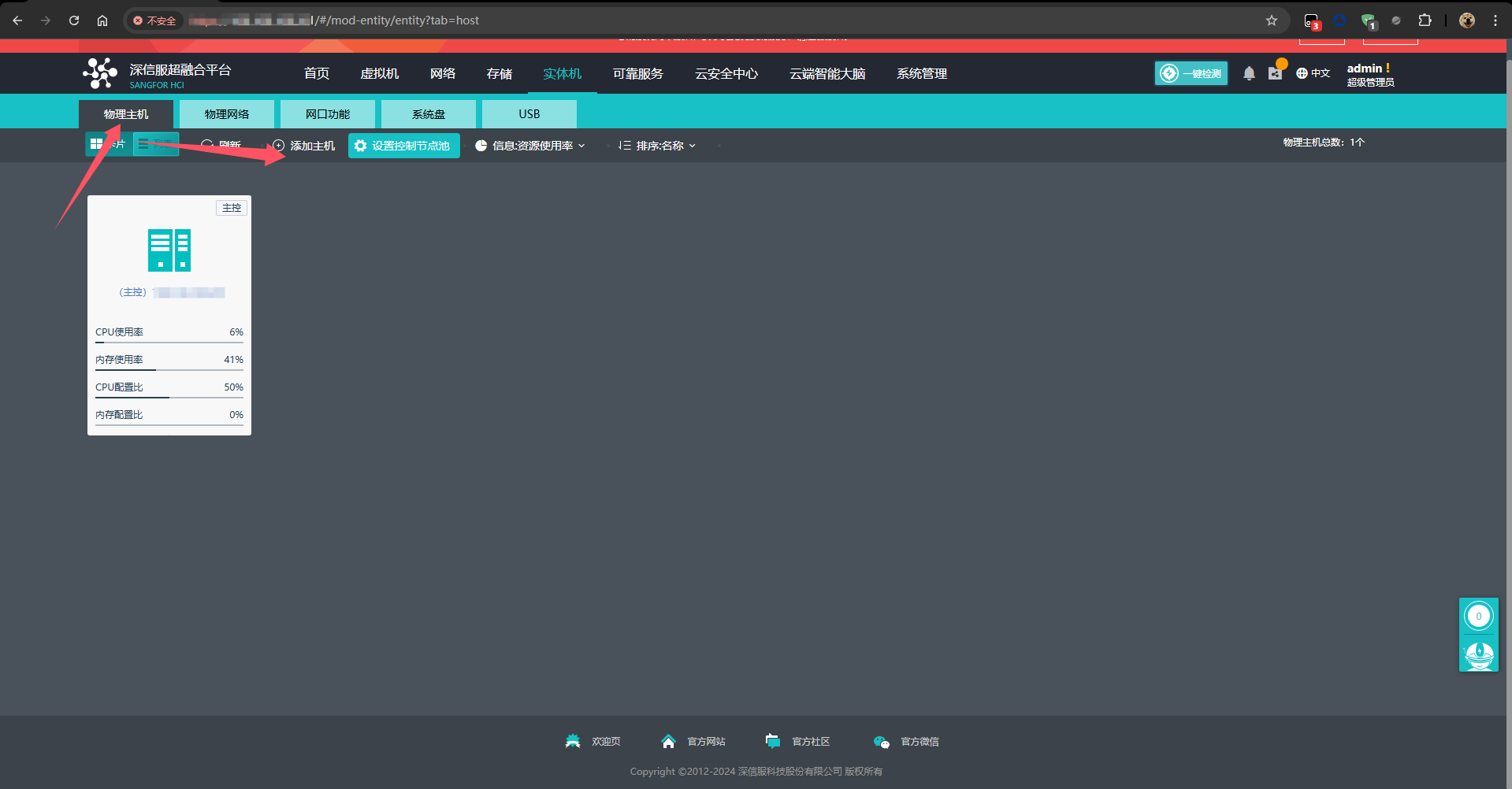

点击“实体机”选择“物理主机”，然后点击“添加主机”，设置“集群管理地址及网关地址”，最后将所有主机选中，点击下一步即可。

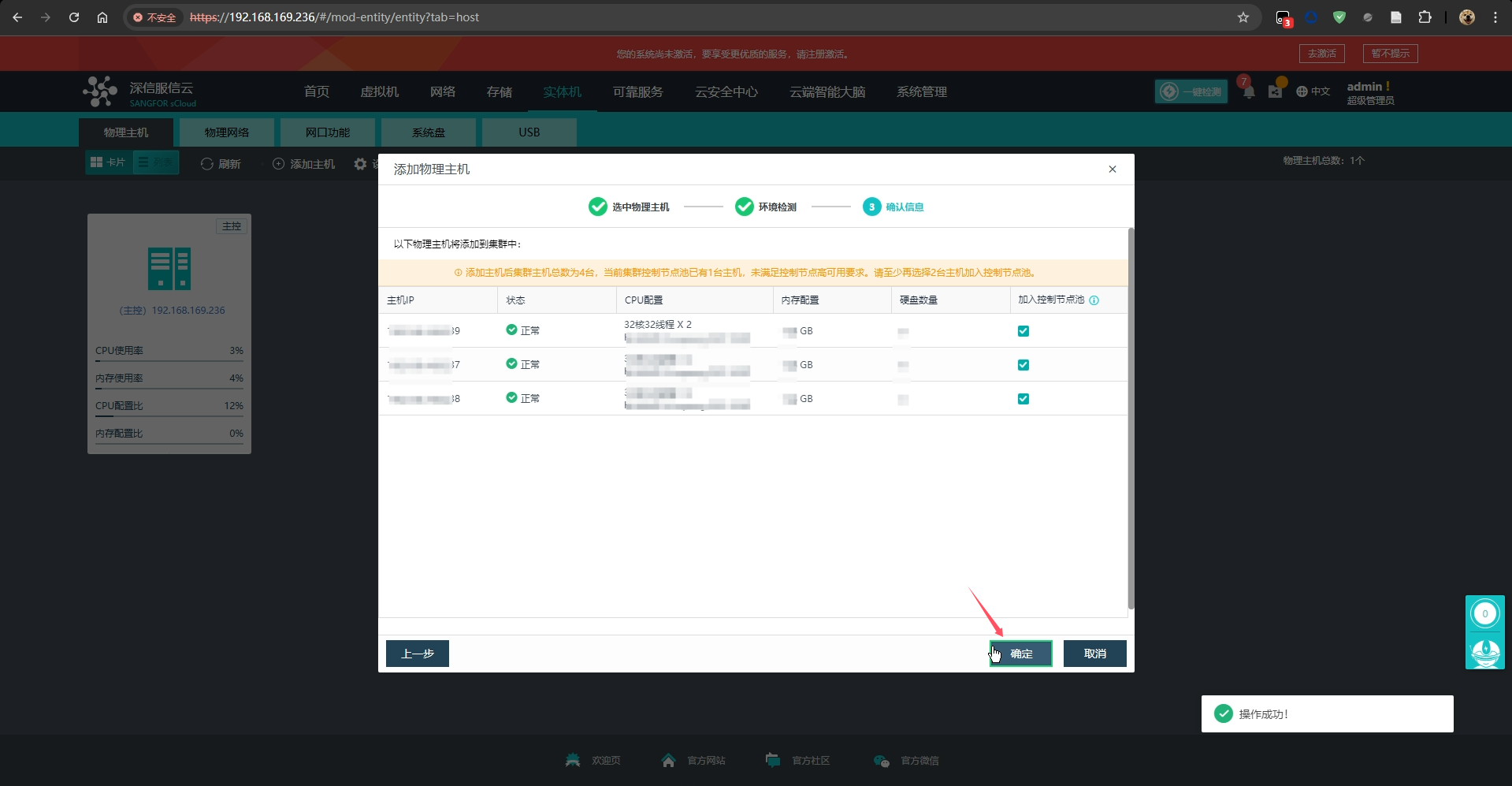

确认主机信息，等待完成后即可。

等待集群组建完成即可

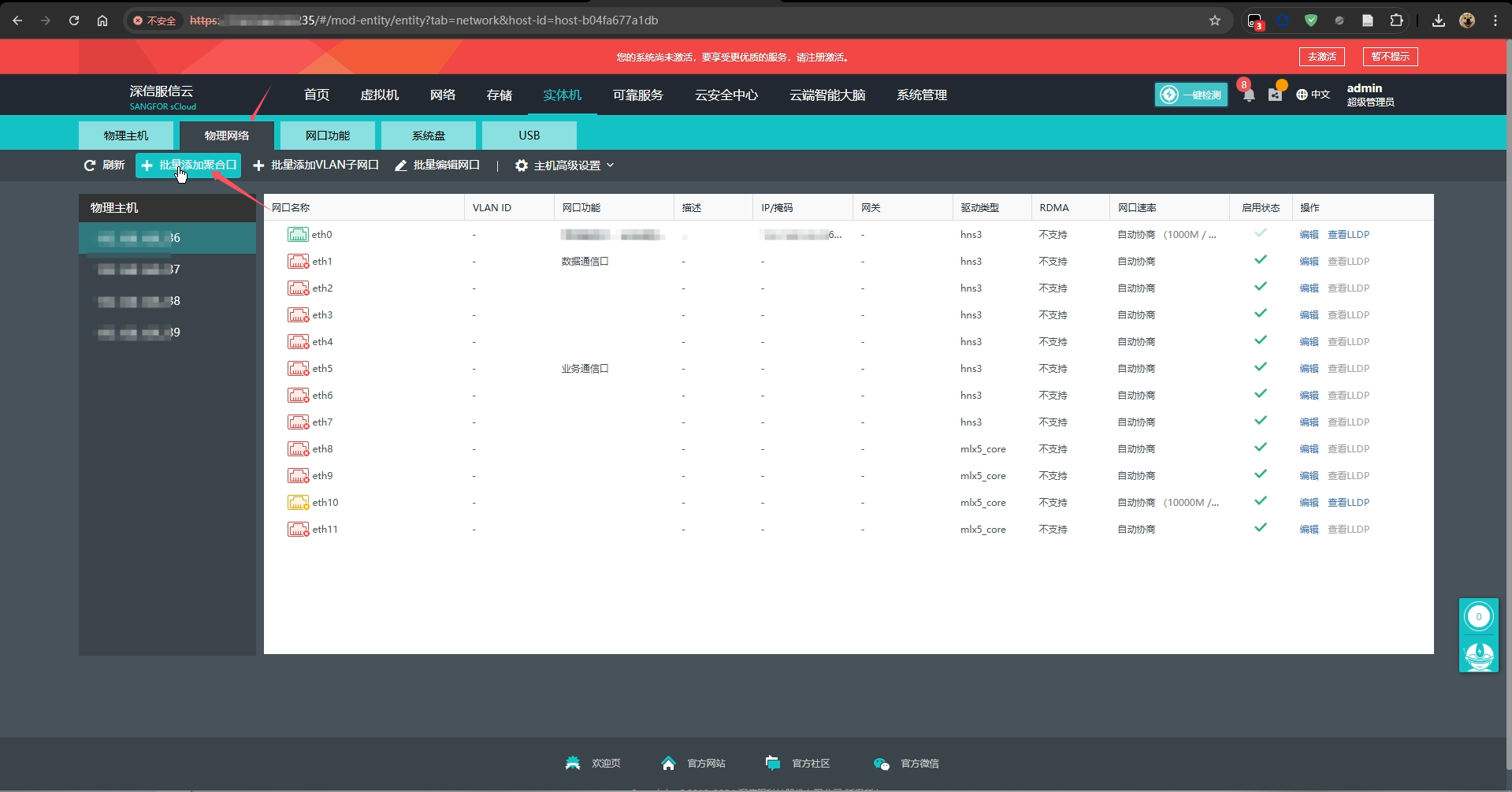

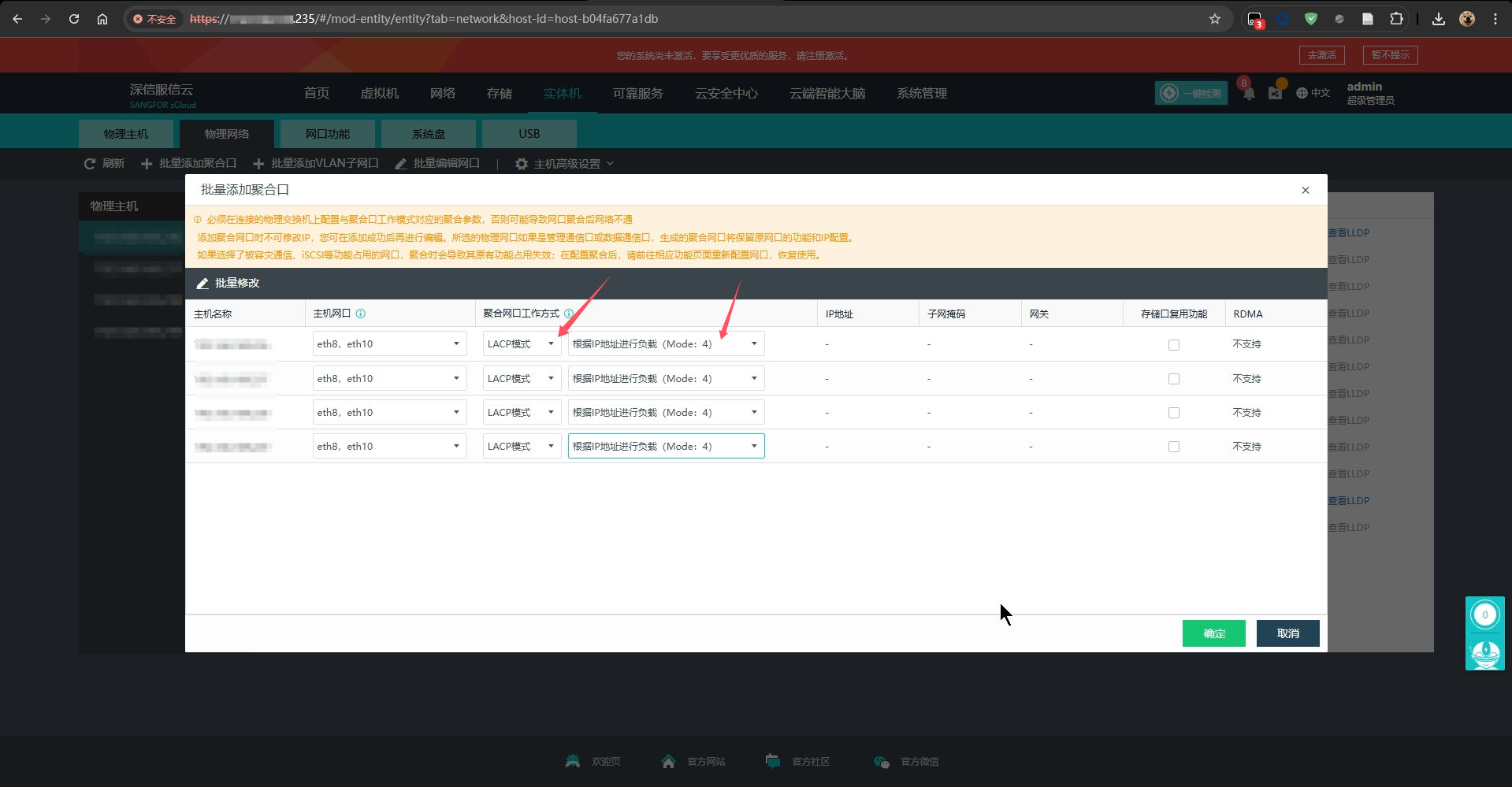

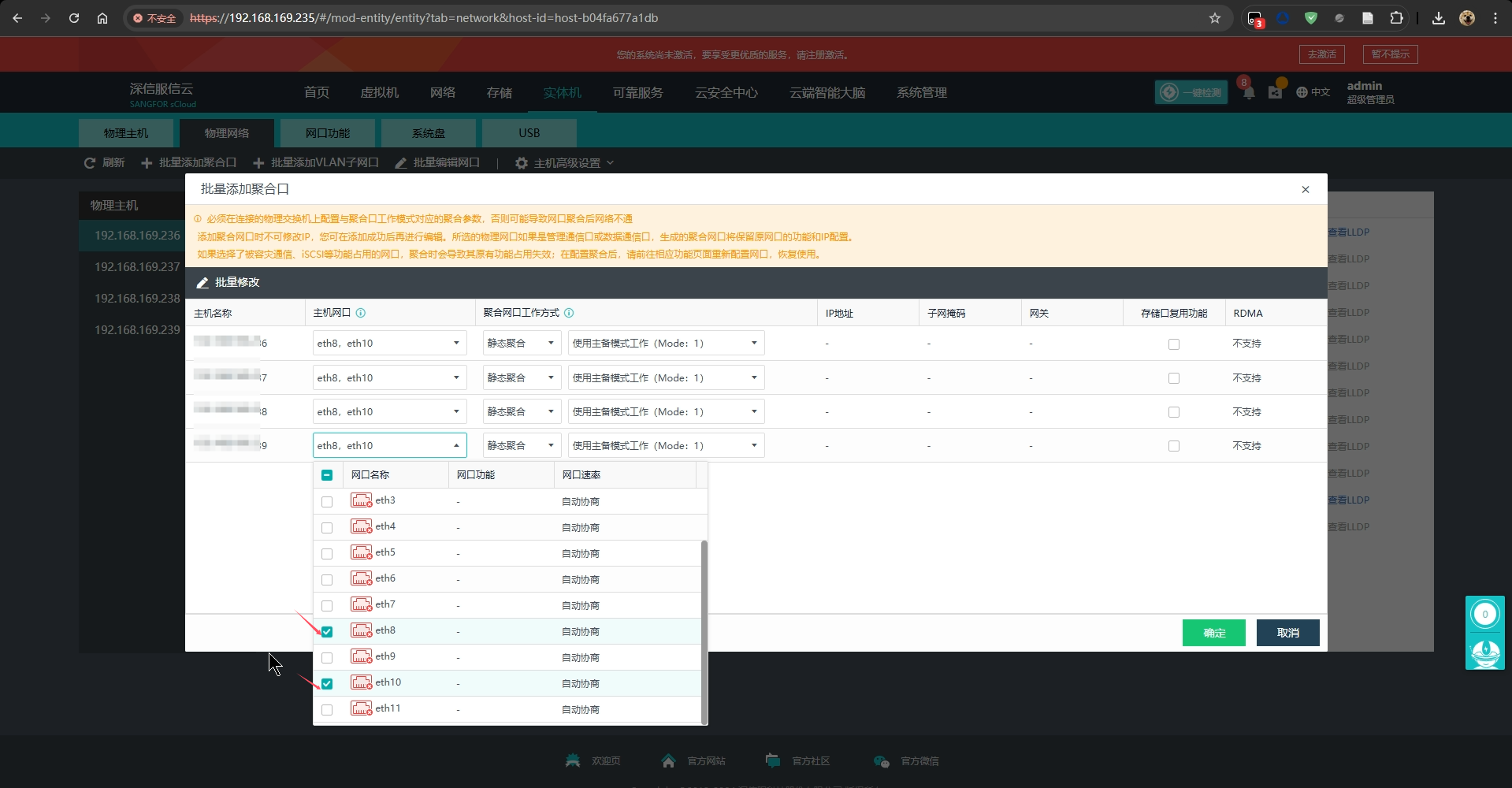

3.添加聚合接口





选择实当的接口，通常使用光纤接口作为存储聚合口，并且尽可能的避免将两个接口落在同一个板卡上面，避免单网卡或接口故障导致网络中断。

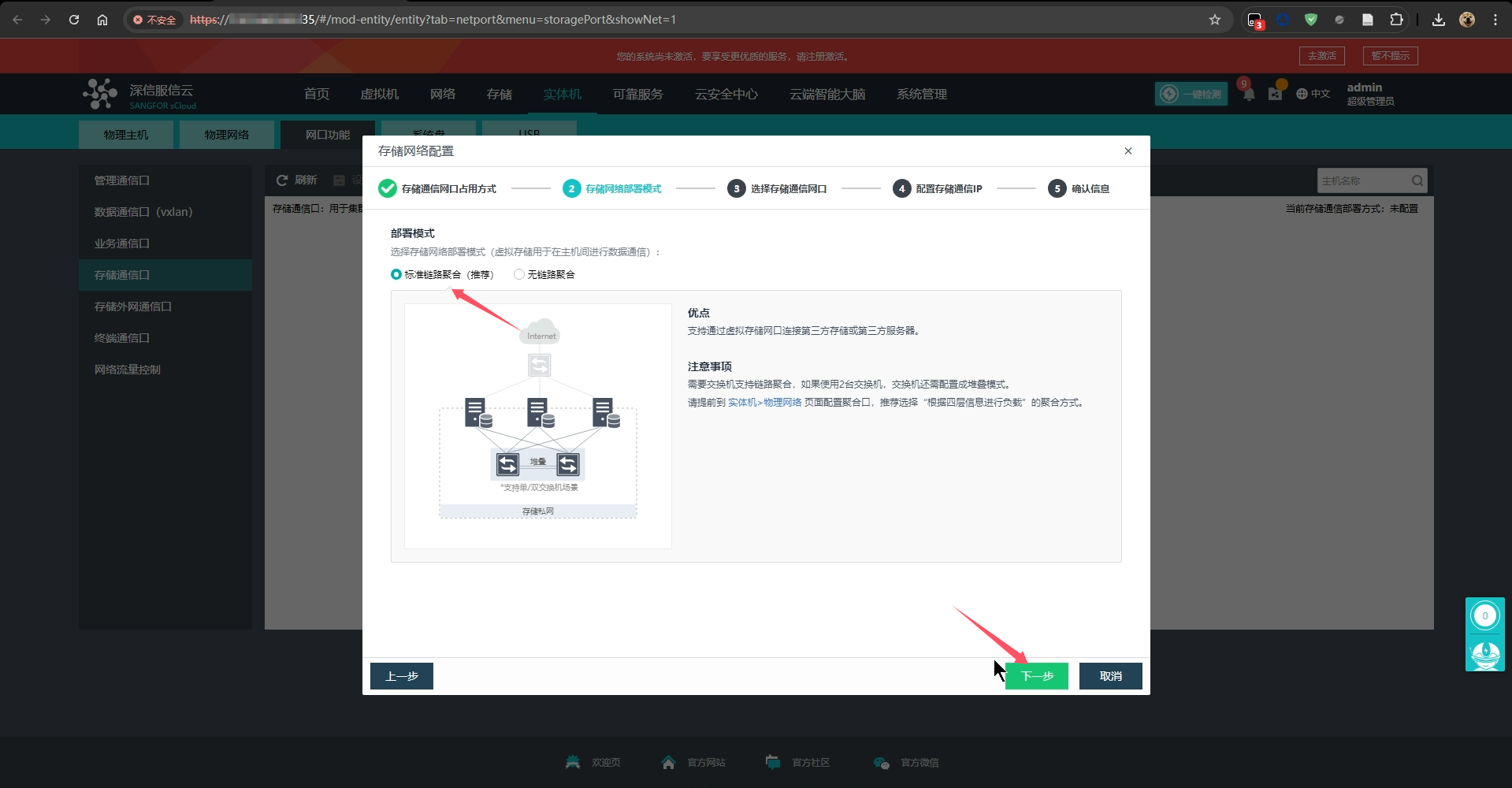

4.设置存储通信口

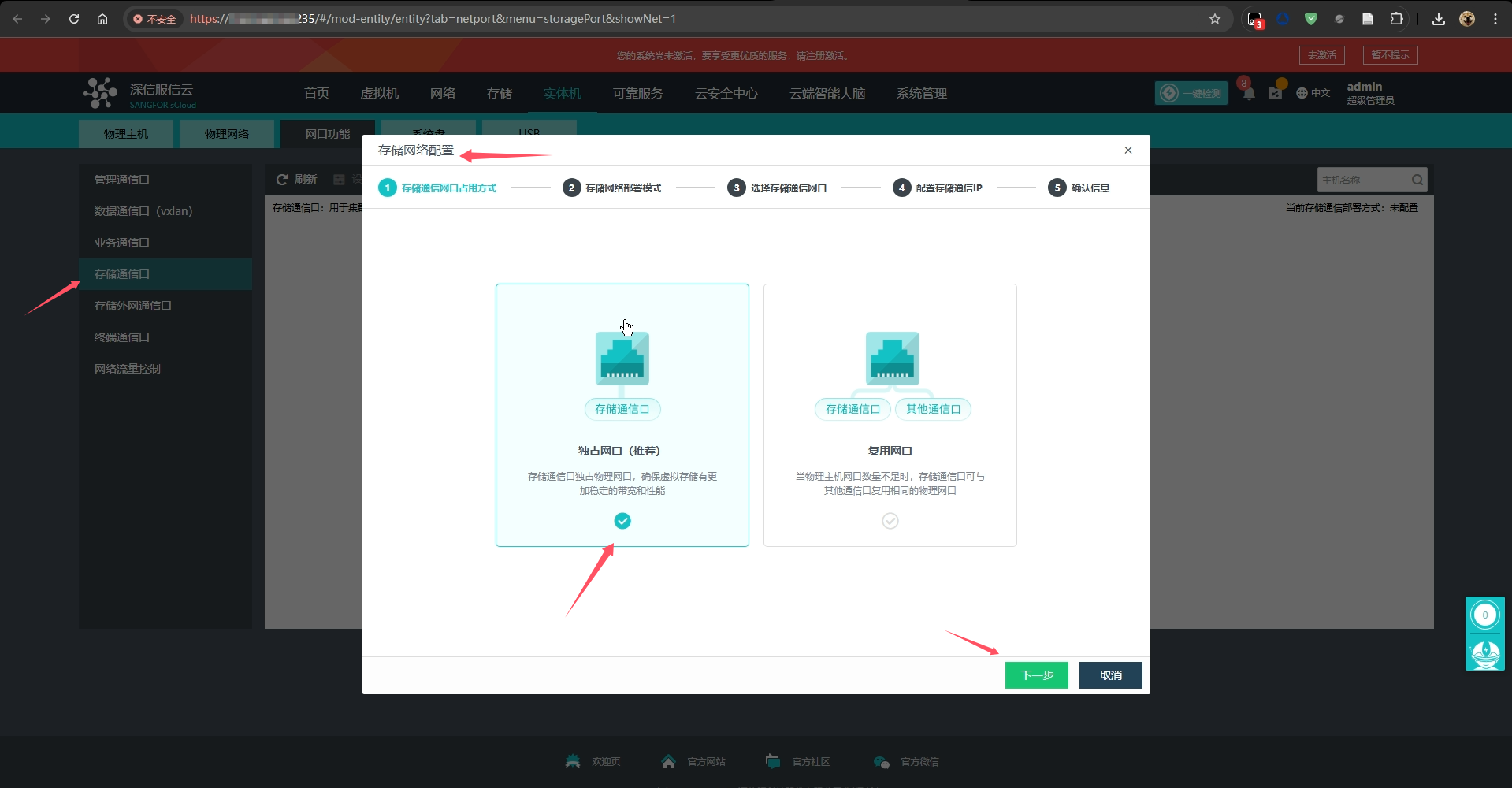

在"实体机"-"网口功能"-"存储通信口"中配置存储网络，通常存储网络独占网口，不推荐使用复用网口。

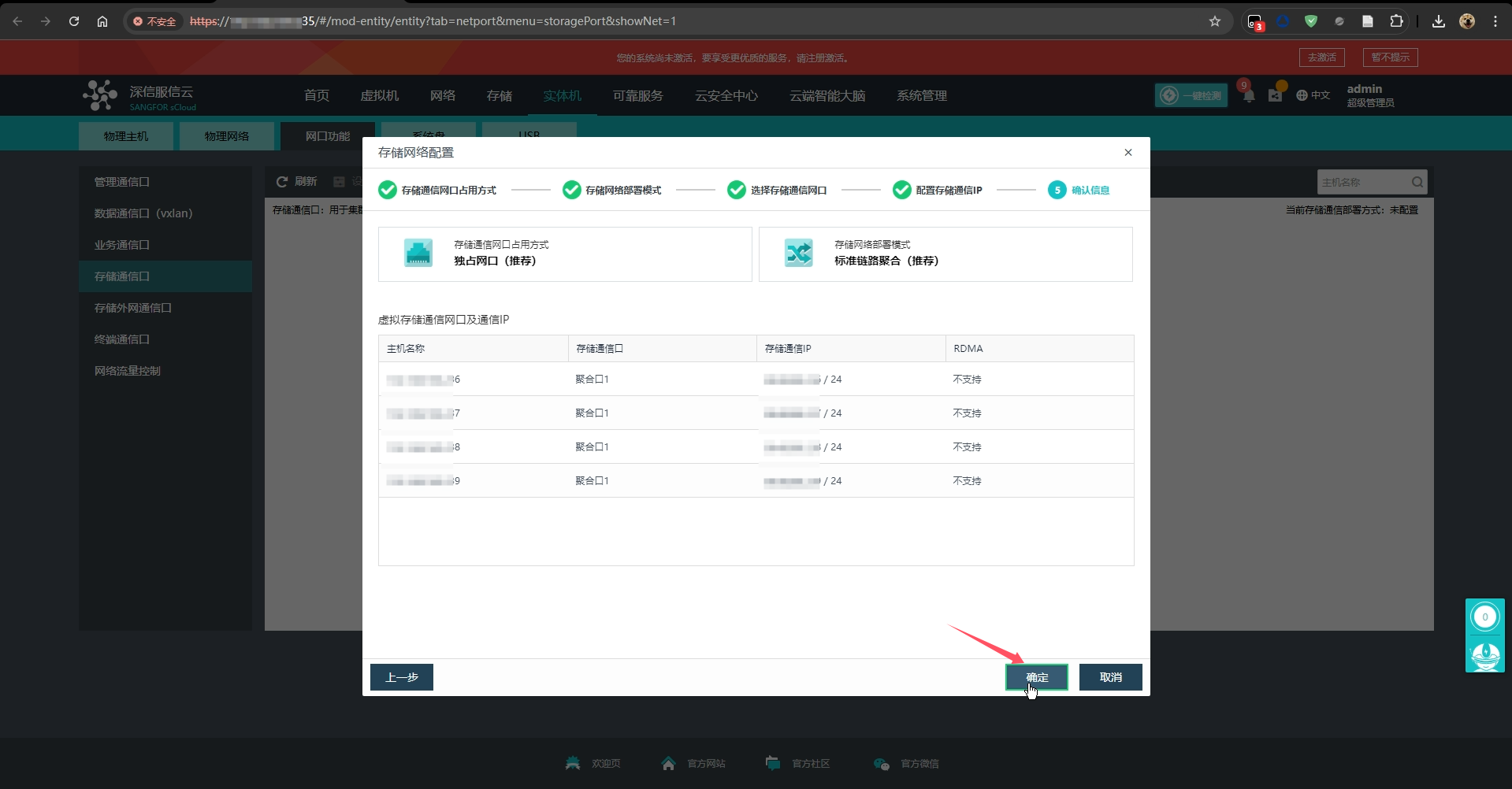

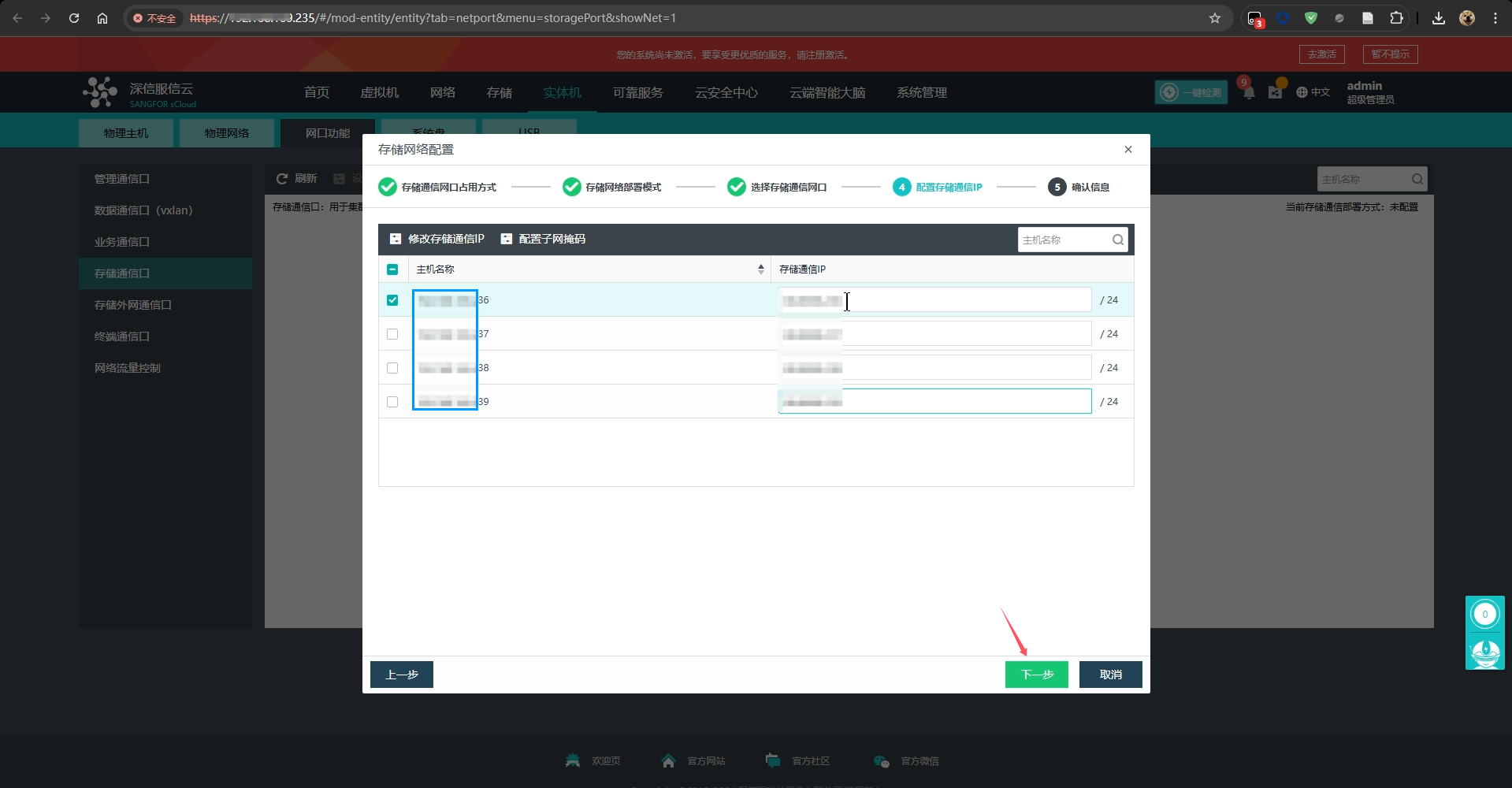

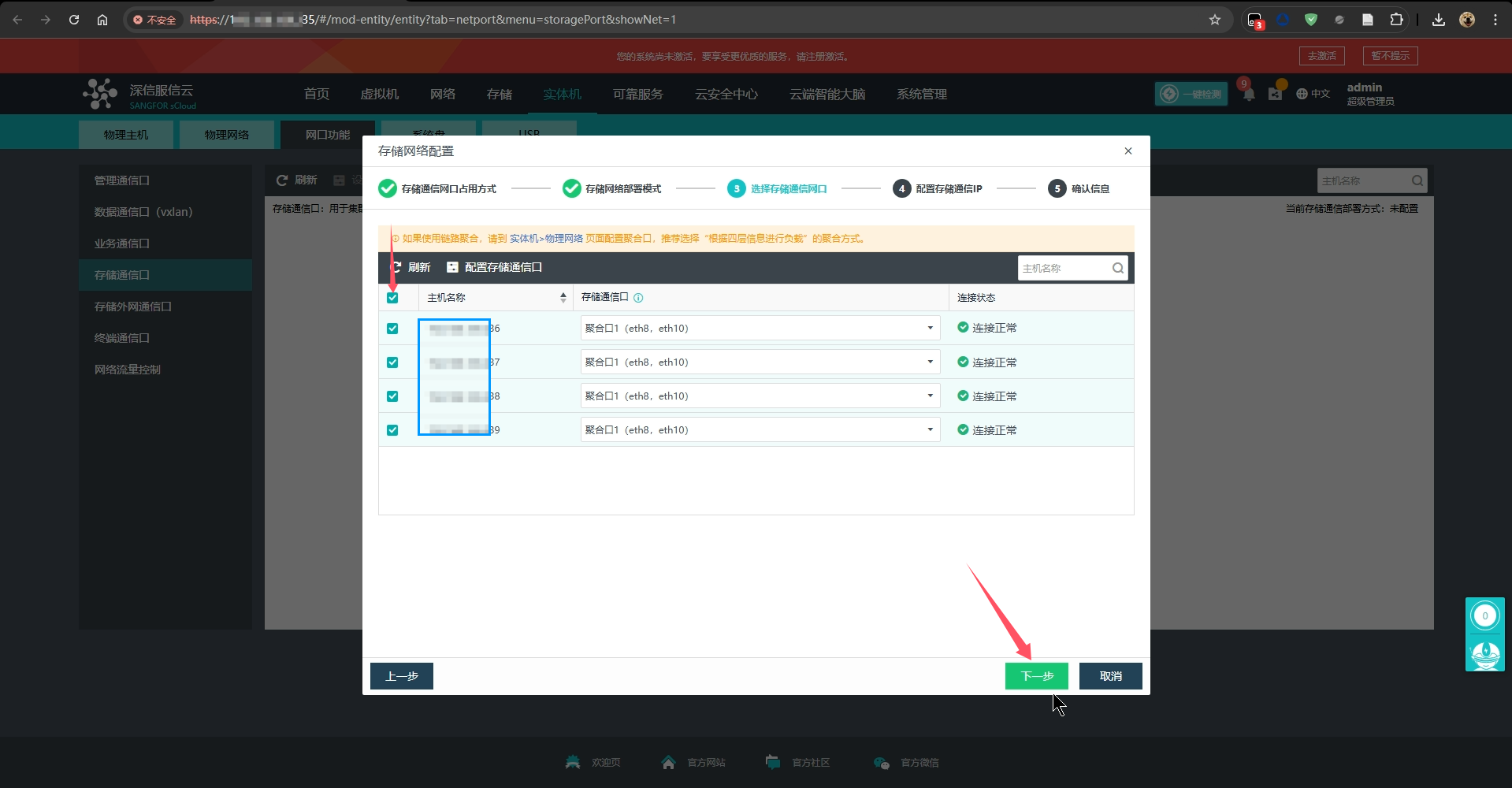

设置存储网络互联地址，通常存储交换机网络不夸网段互访，也不需要与上行网络进行互联。

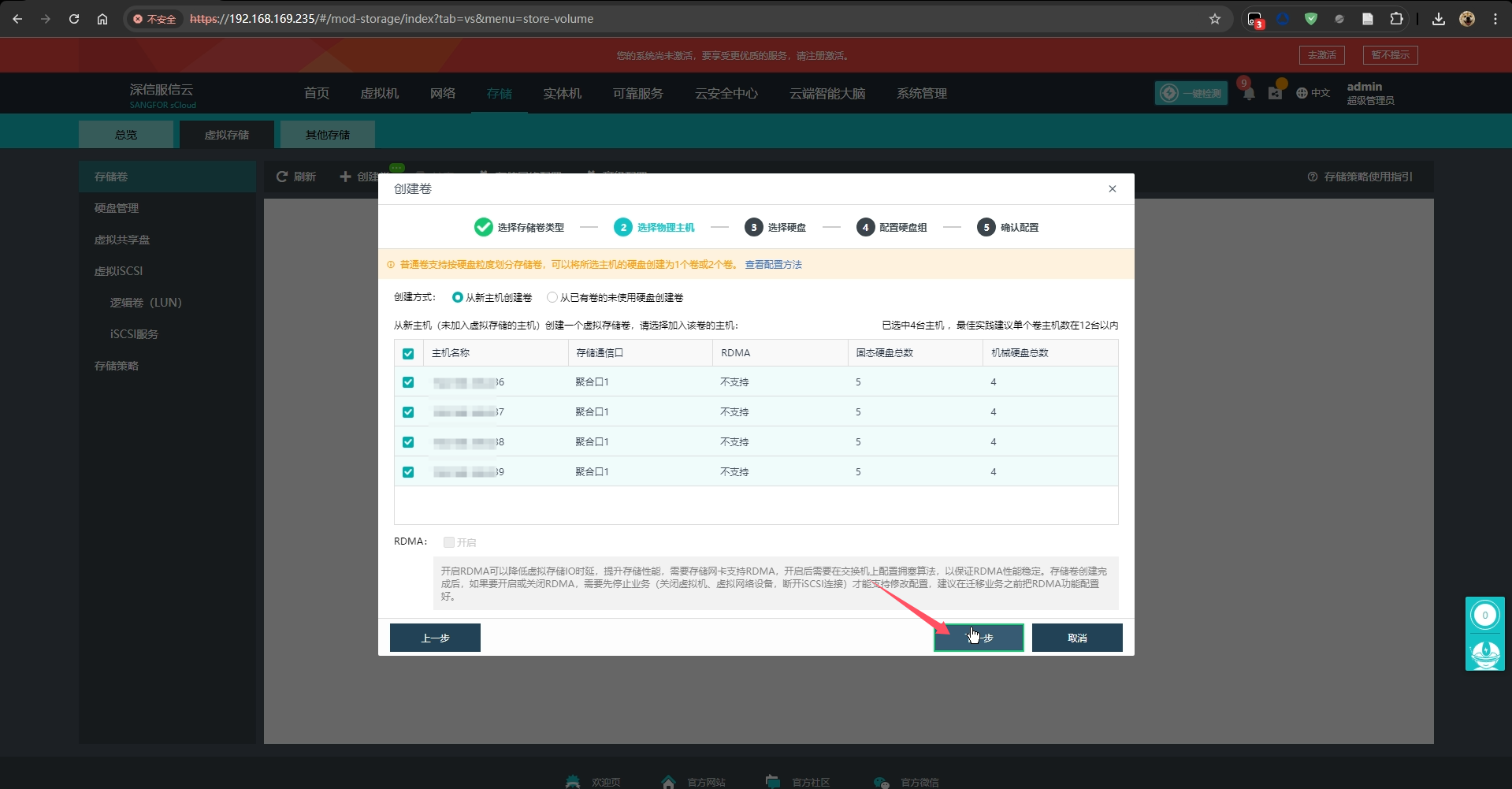

5.创建存储卷

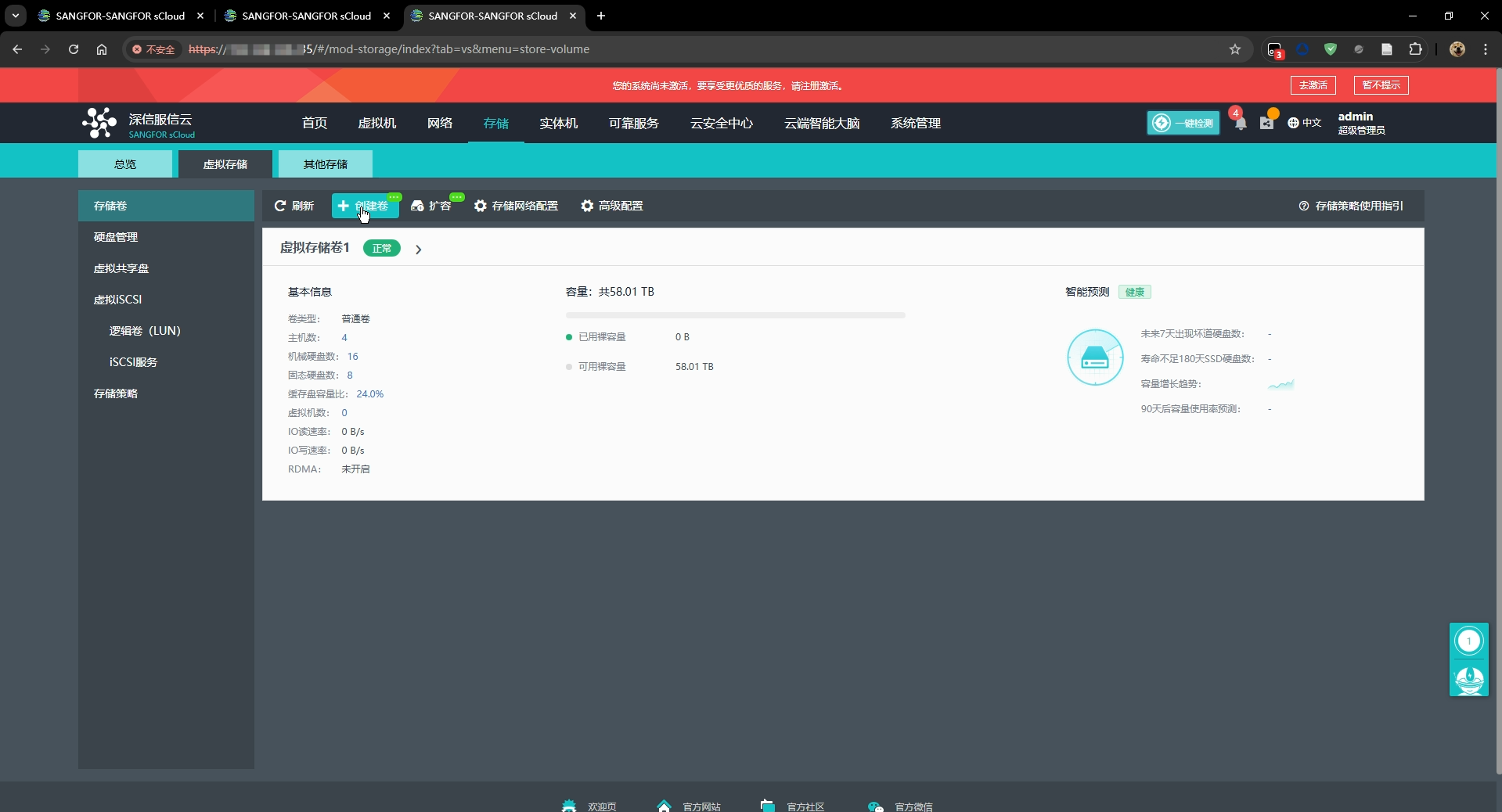

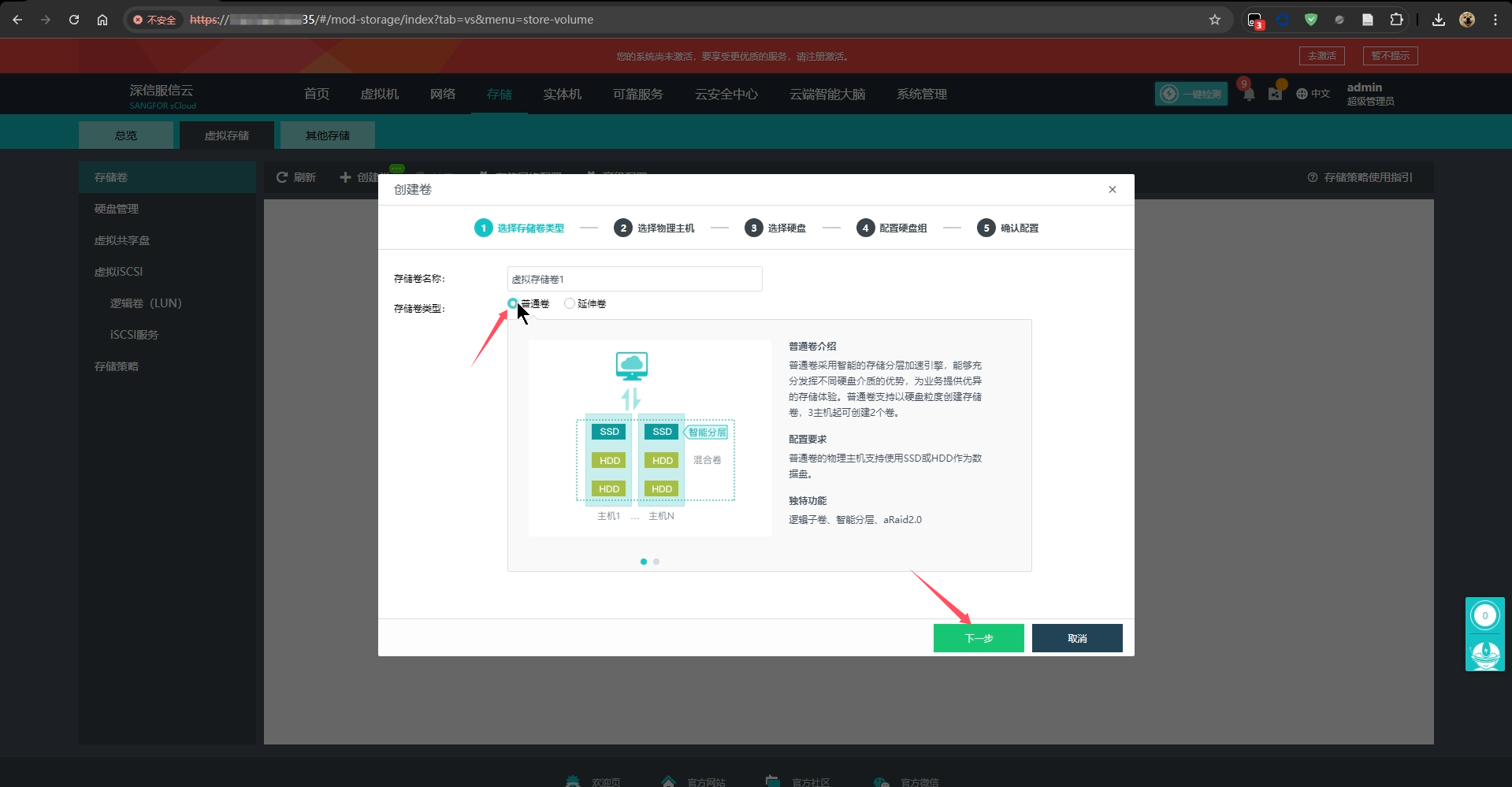

"存储"-"虚拟存储"-"存储卷"-"创建卷"，选择"普通卷"

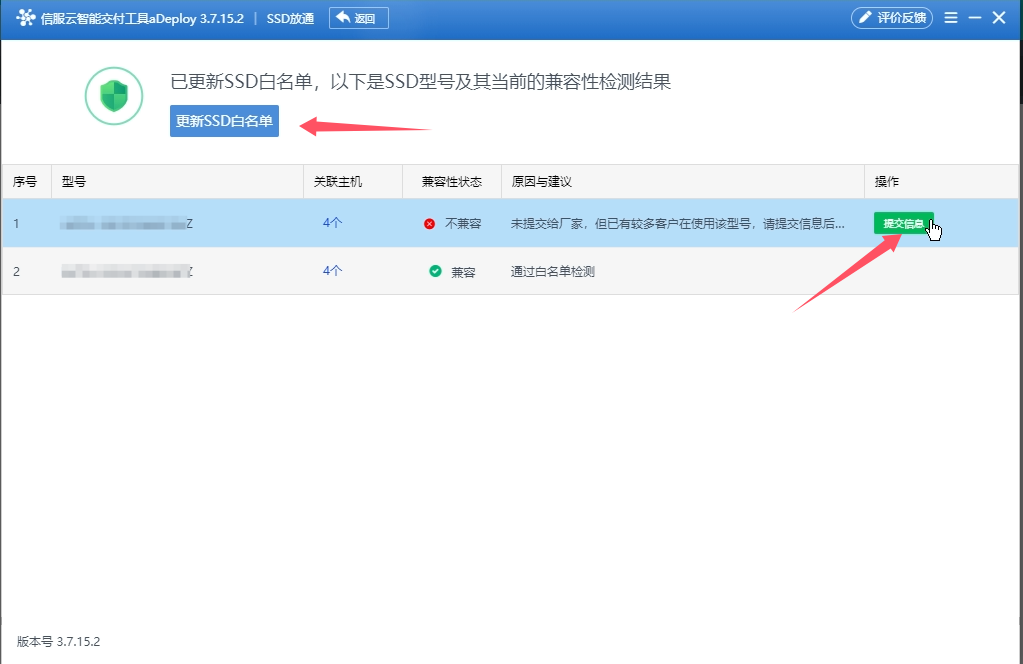

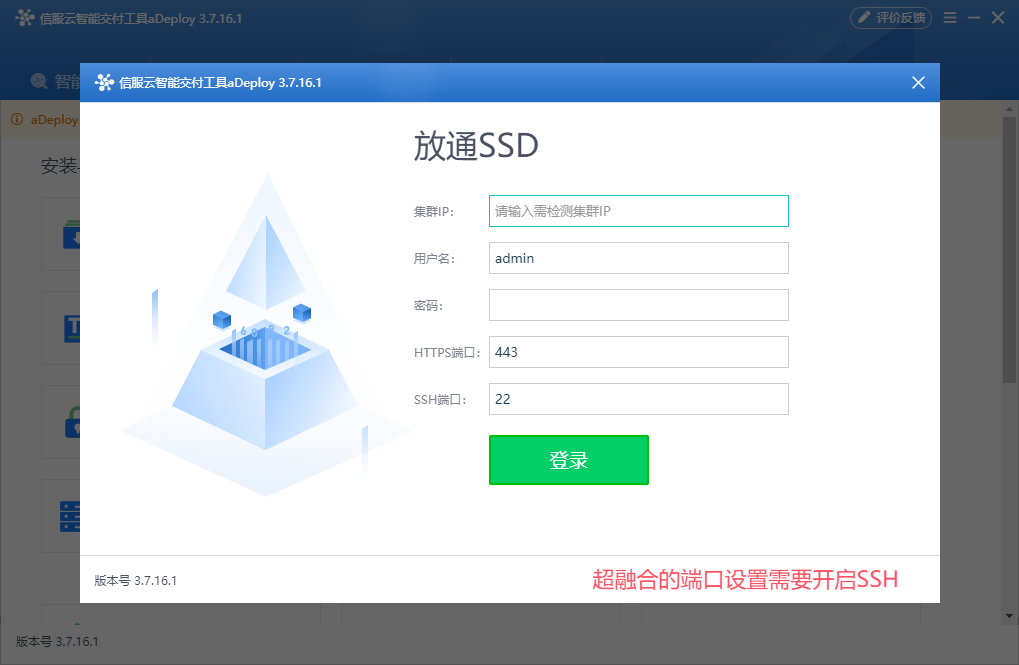

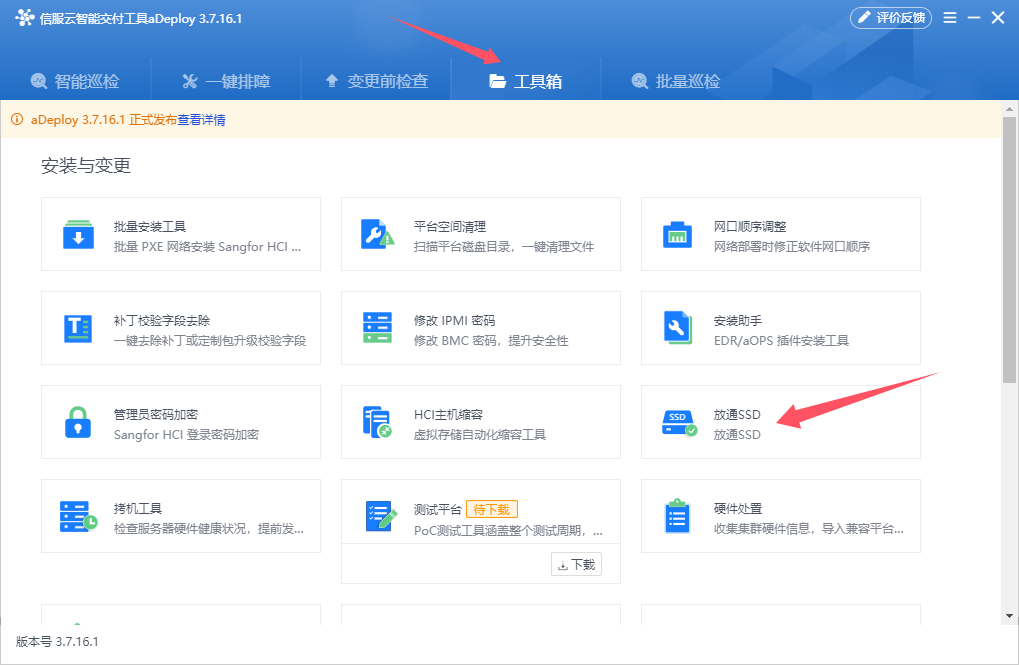

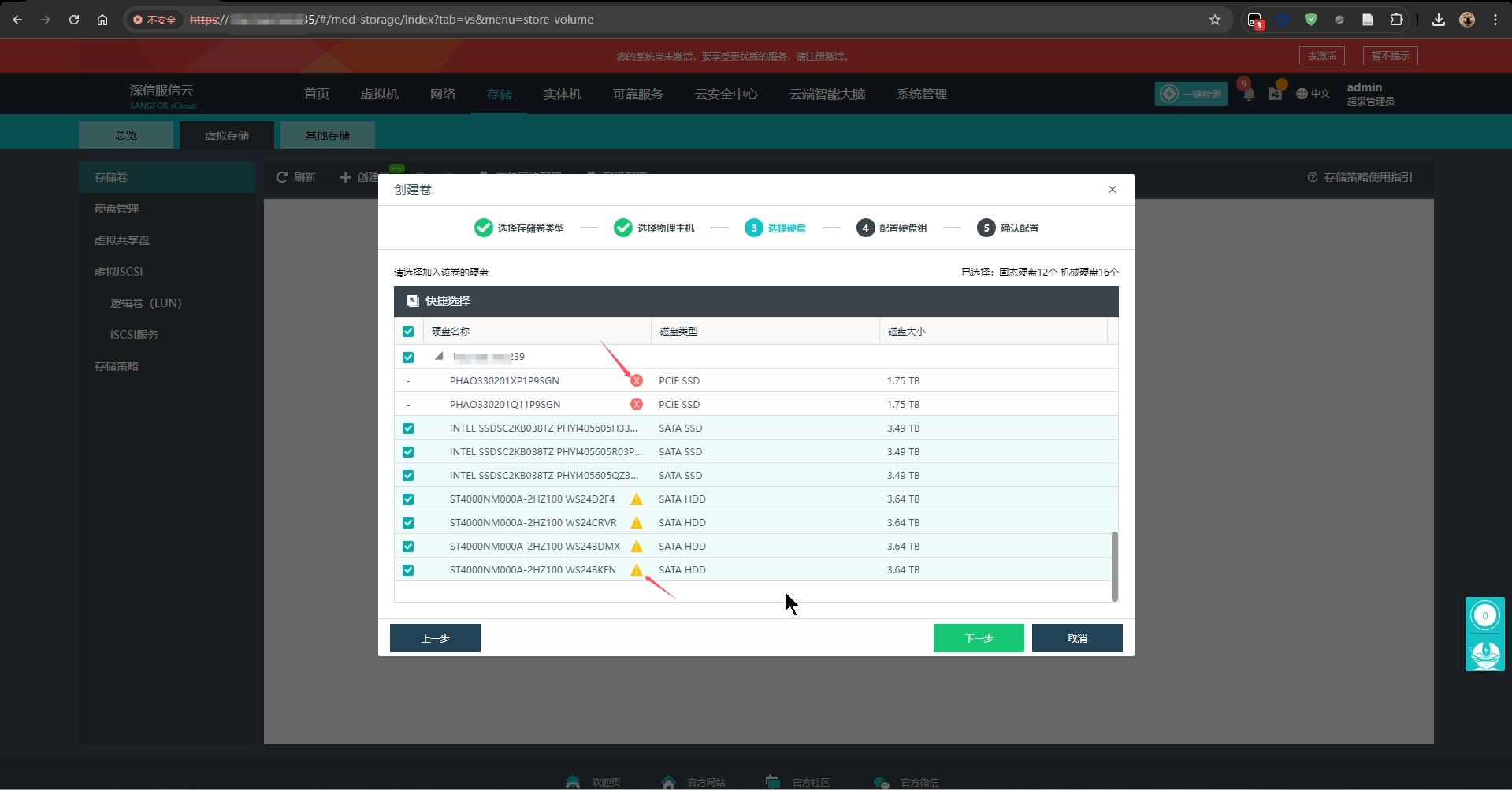

遇到这种红色标识的时候，将鼠标指向他就能看到相关提示，若提示不支持等字样，需要使用深信服交付工具aDeploy放通硬盘，若无法放通或无工具使用权限，建议联系400处理。

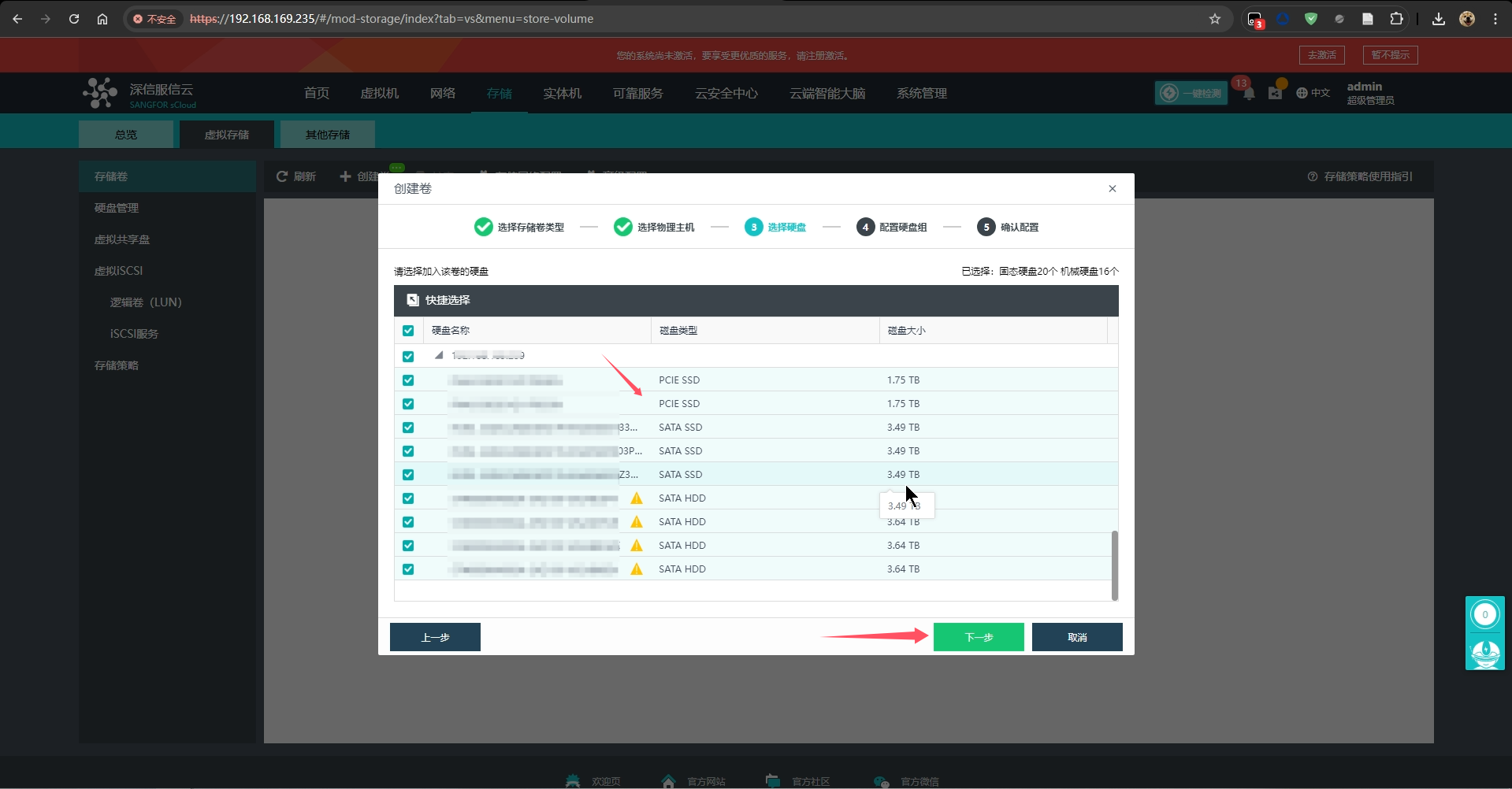

提交完成以后，将刚刚在超融合上面的操作步骤，选择上一步再选择下一步，查看告警是否解决

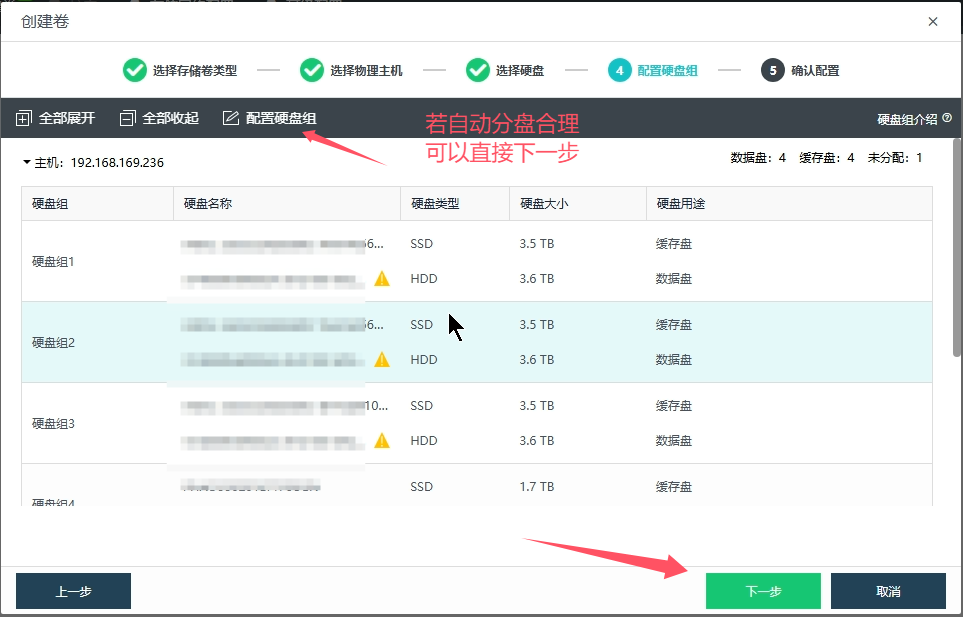

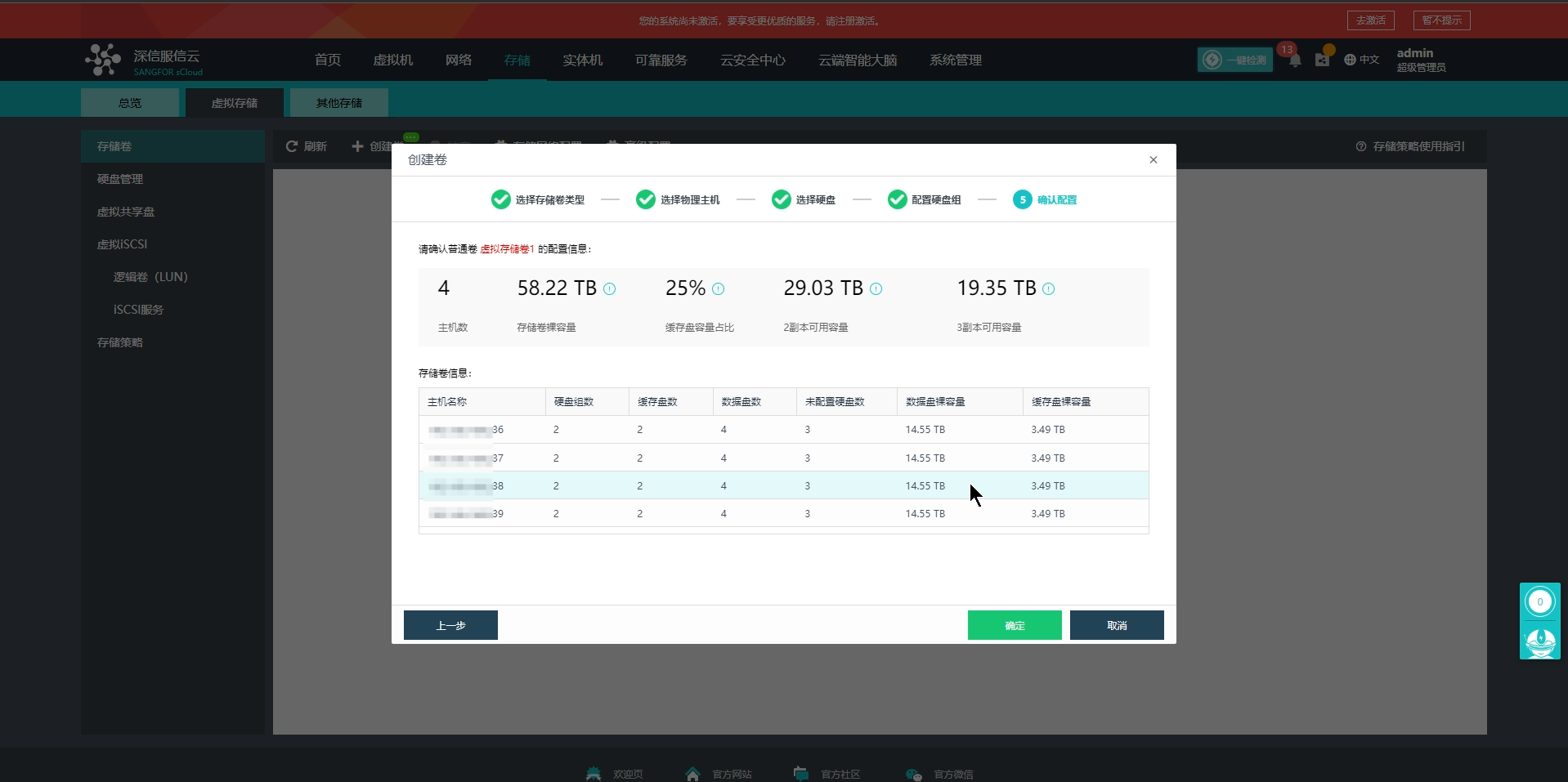

若确定没有问题以后，选择下一步，配置硬盘组，若自动划分合理则无需修改，若发现不合理则需要选择配置硬盘组，自行根据服务器配置规划

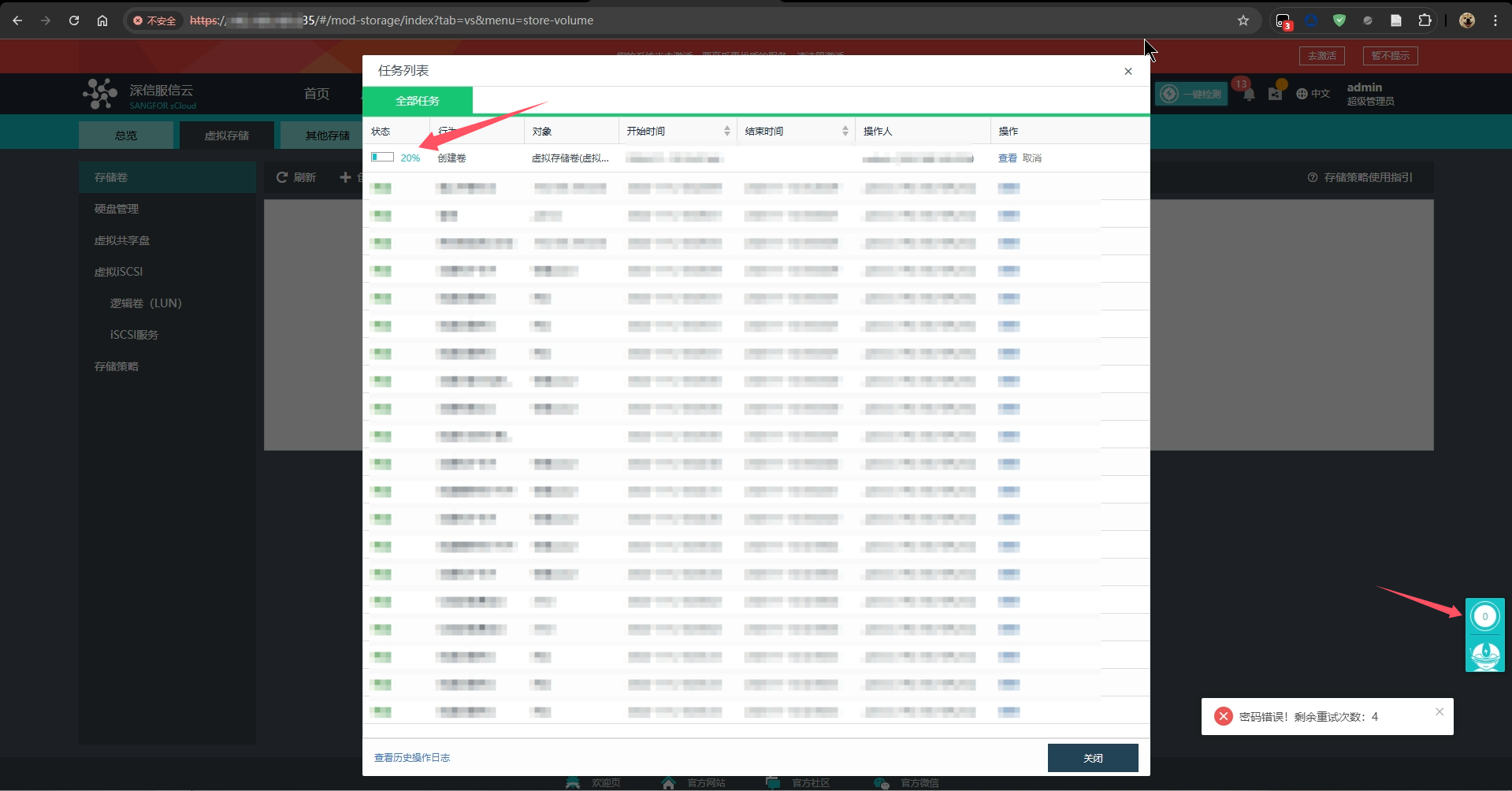

等到进度条完成以后，则存储卷创建完成



6.配置网口功能

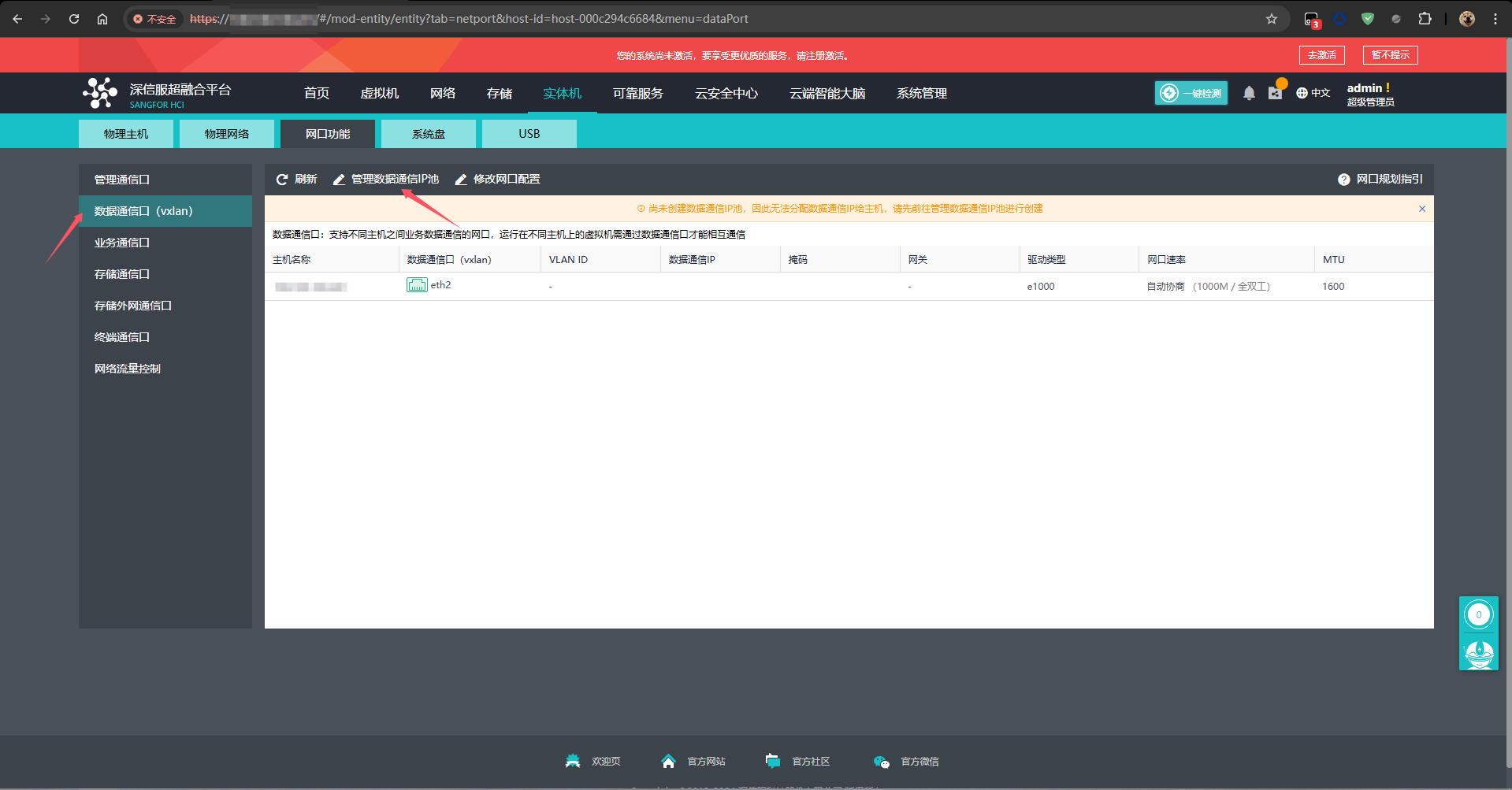

数据通信口

选择实当的接口，并配置数据通信IP池地址，否则vxlan网络无法正常通信。

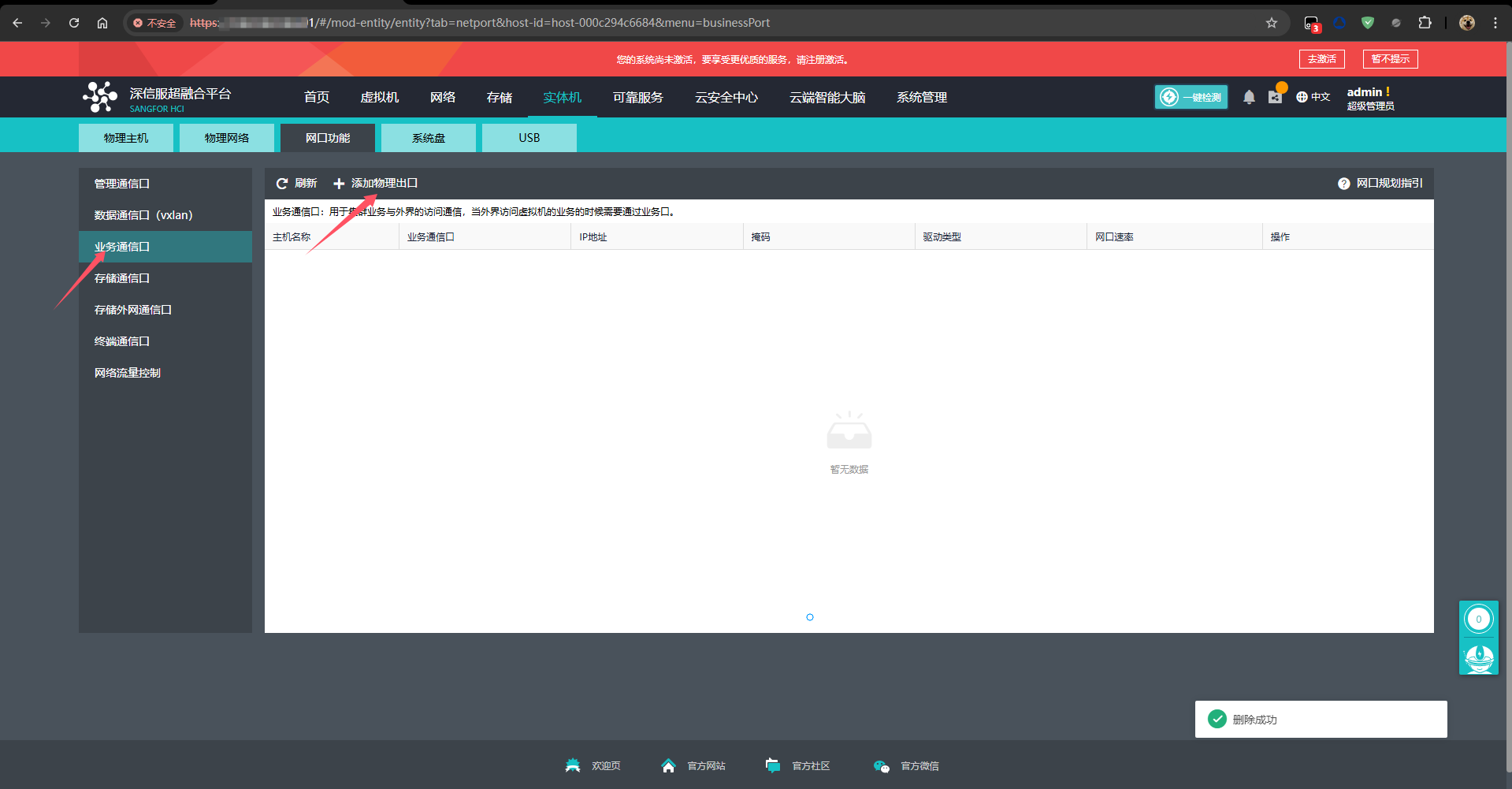

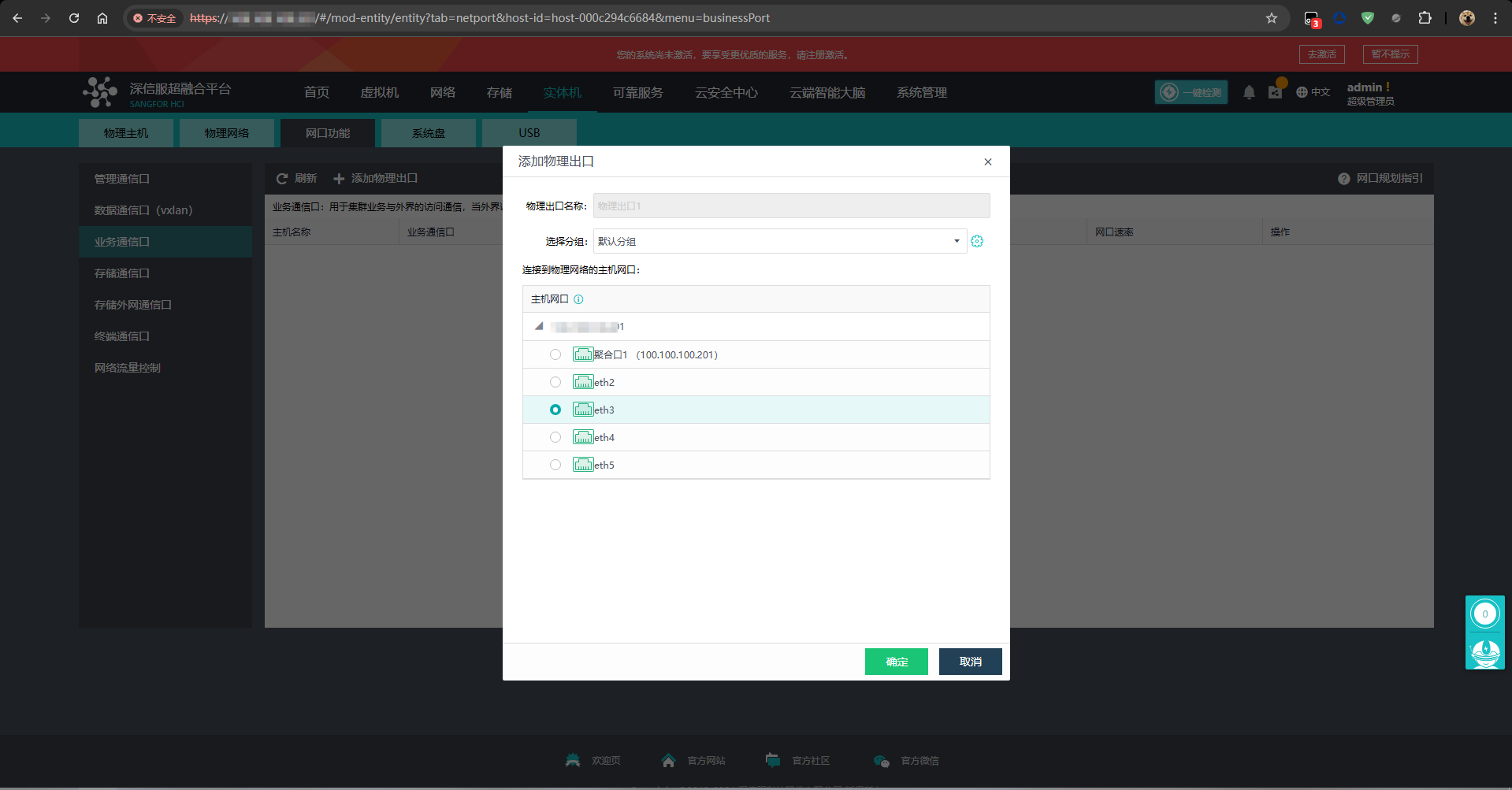

业务通信口

添加实当的物理出口即可

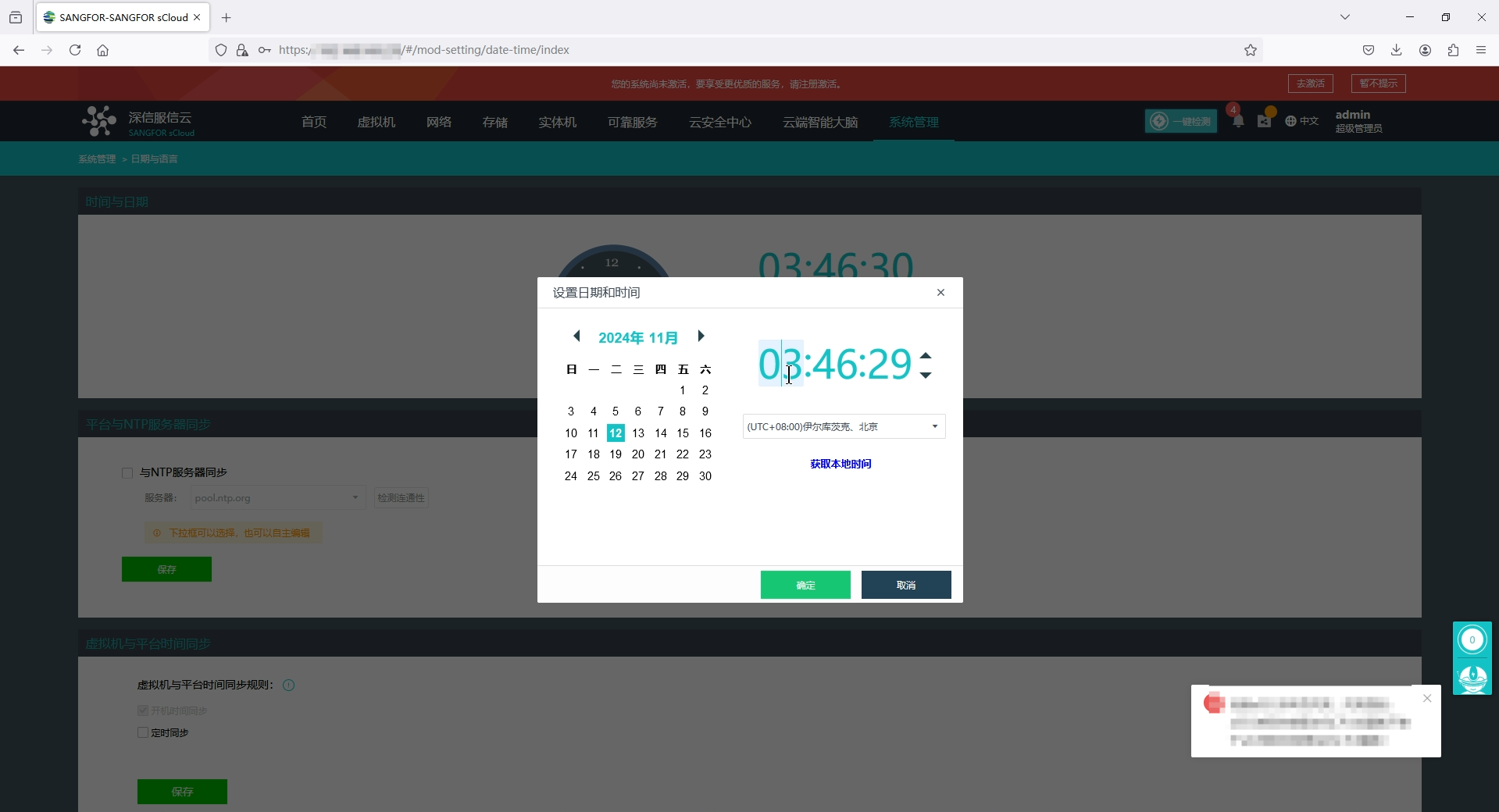

7.设置集群时间











8.更新申请测试授权

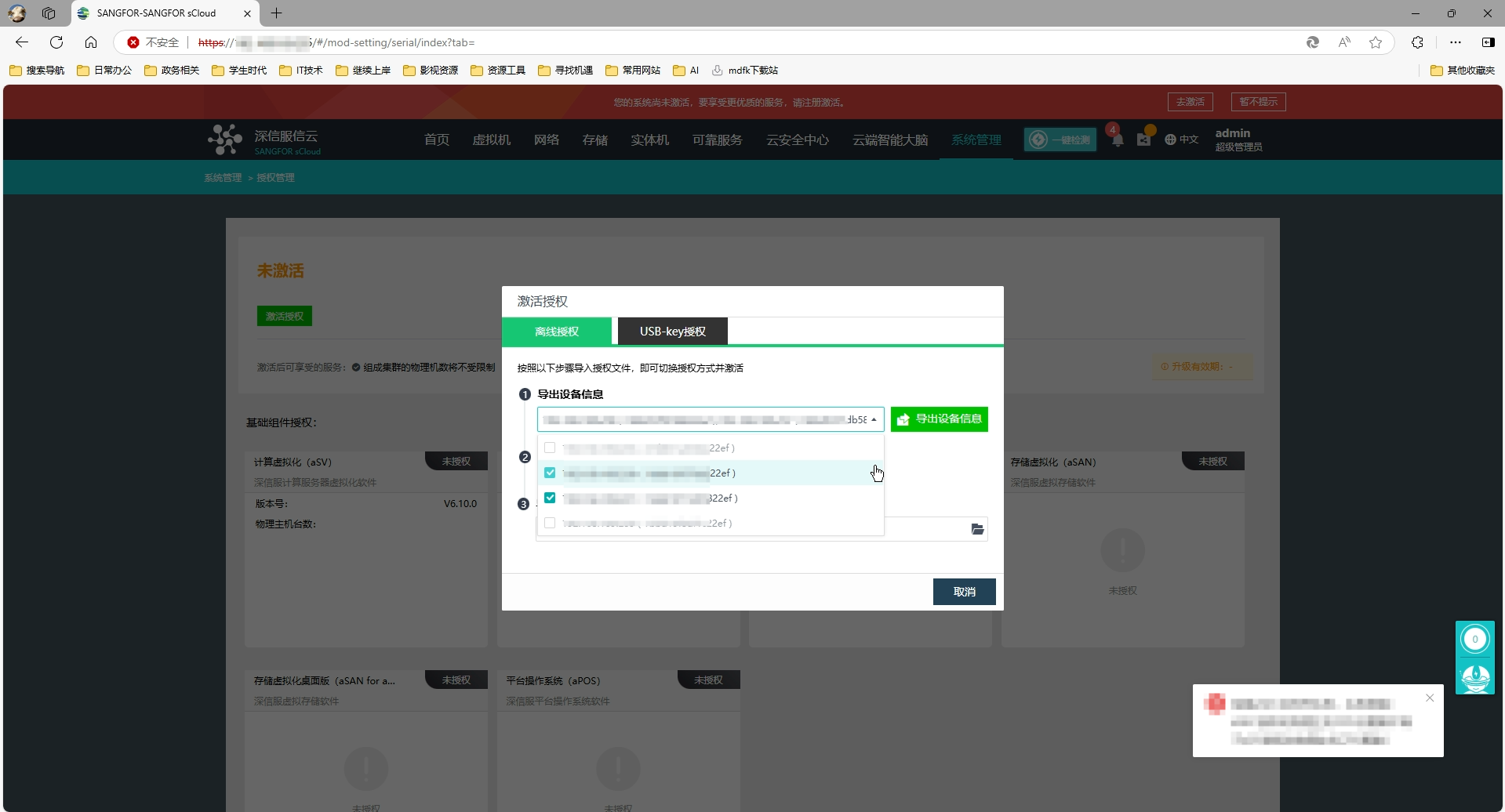

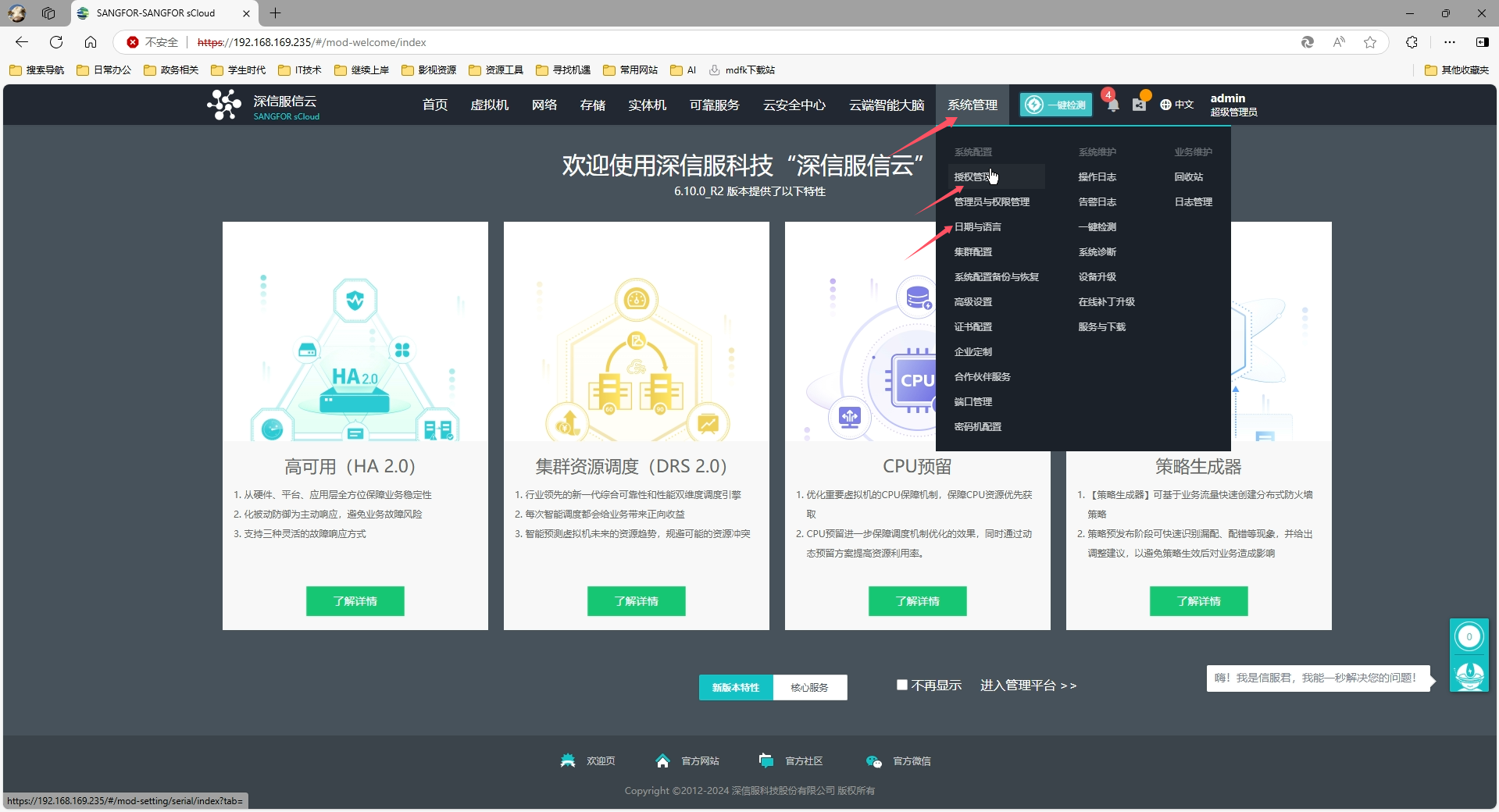

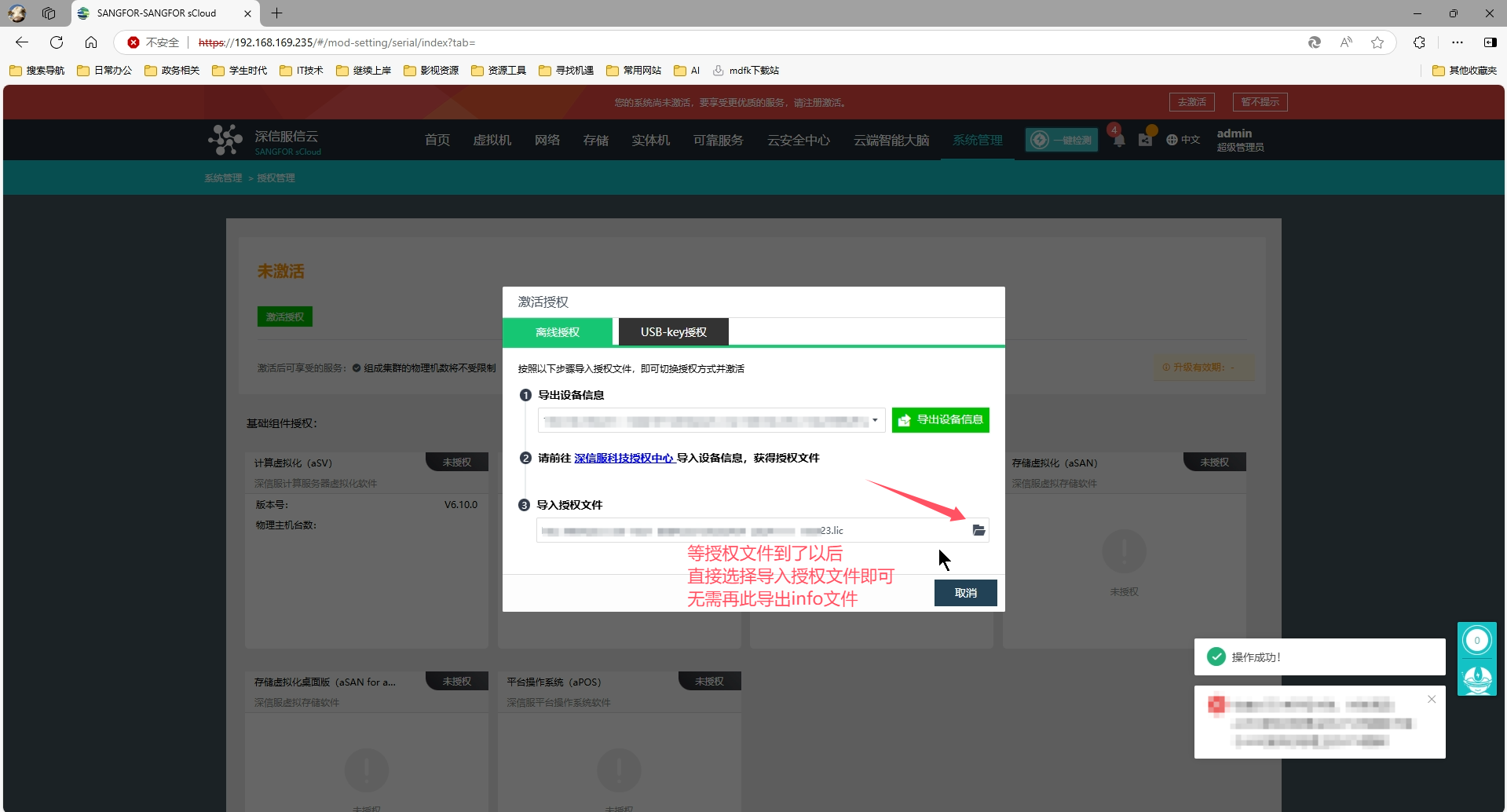

导出设备信息文件，任选其中两台即可，然后将info后缀的信息文件发给深信服即可

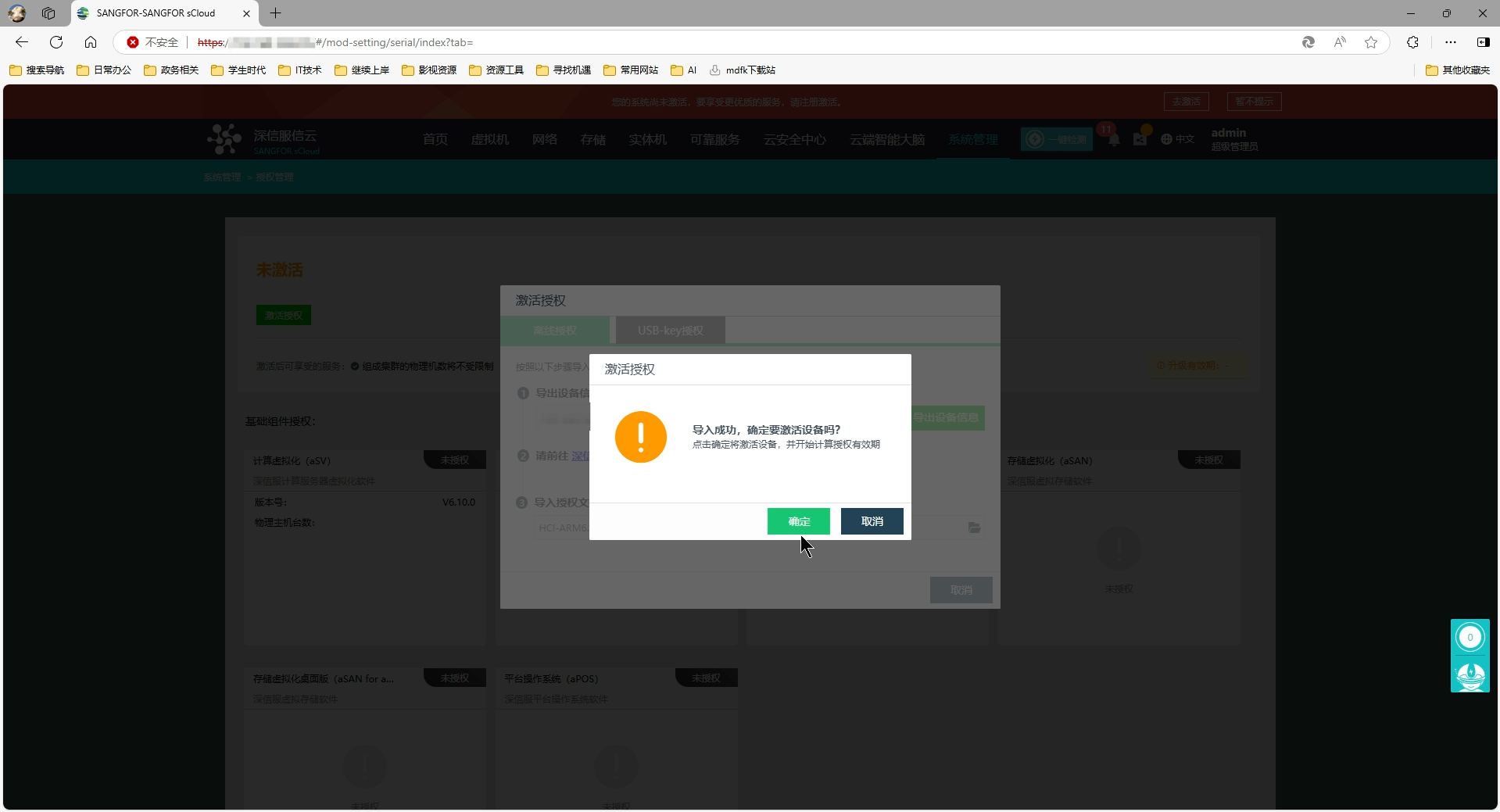

等待深信服测试授权开具完成以后，直接导入即可









结束

至此集群的搭建是基本完成了，后面就是一些告警等优化小设置了，根据自身需求进行修改，本文内容仅供参考，如若涉及客户隐私，请勿随意转发扩散，有任何问题，请联系我进行删减。
